欧陆变频器上电无显示故障维修方法详解

欧陆变频器上电无显示故障维修方法详解：变频器作为现代工业自动化控制系统中不可或缺的关键设备，其稳定运行直接关系到生产线的连续性和效率。欧陆（Eurotherm）变频器以其优异的性能和可靠性在工业领域广泛应用，然而在使用过程中，上电无显示故障是较为常见的现象之一。我们公司有着丰富的维修变频器的经验和强大的技术团队，欢迎来电咨询。

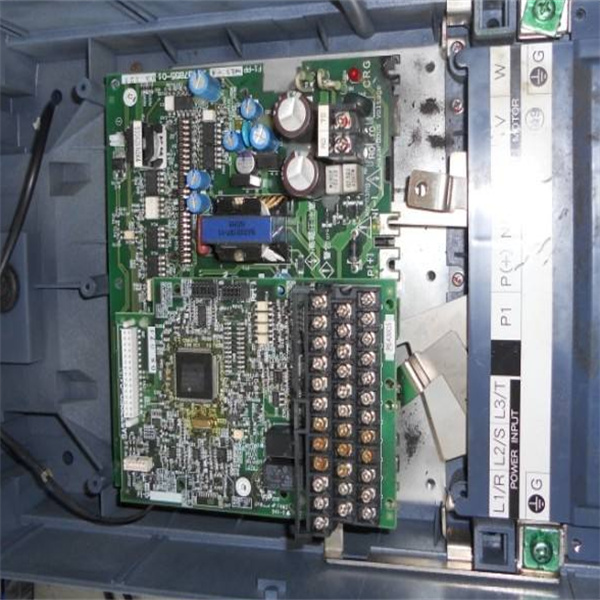

开关电源故障的诊断与维修方法

开关电源作为变频器的”心脏”，负责为整个系统提供各种所需的低压直流电源，其故障将直接导致变频器上电无显示。掌握开关电源故障的系统化诊断与维修方法，对于快速恢复设备运行至关重要。

降压电阻故障是开关电源无法工作的常见原因之一。当连接高压直流电端与脉冲变压器初级端之间的降压电阻老化损坏开路时，高压直流电无法加到脉冲变压器的初级绕组上，导致整个开关电源停止工作。诊断时可先观察高压直流供电LED灯是否亮起，若亮则说明高压直流供电正常；接着测量低压直流供电（如5V、15V、24V等）是否有输出；若无低压输出，则重点检查降压电阻。维修方法是使用万用表测量降压电阻的阻值，若为无穷大或显著偏离标称值，则需更换同规格电阻。值得注意的是，更换时应选择功率等级相同或更高的电阻，以提高长期可靠性。

开关电源启动电路异常表现为开关电源无法正常激活。典型案例中，维修人员听到开关电源部分变压器发出”吱吱”声，用万用表测量只有14V左右且不断下降的电压，检查发现电源启动IC的基准电压低于16V的最低要求值，属于欠压锁定阈值低现象。进一步排查发现限流电阻后供给启动IC电压的15μF/25V电解电容变值，更换为22μF/50V的电容后问题解决。这类故障的维修步骤包括：首先测量启动IC的供电电压和基准电压；其次检查启动回路中的限流电阻和电解电容；最后采用替换法，优先更换电解电容（建议使用比原容量稍大、耐压更高的型号），若无效再考虑更换启动IC。

开关管及相关元件损坏往往伴随着明显的烧毁痕迹。当拆机发现电源电路有炸黑现象时，通常意味着开关管（如K1317）、稳压二极管（如IN4746）、保护电阻（如1R/1/2W）等多个元件已损坏。维修此类故障需执行以下步骤：彻底清理烧焦区域；逐一测量开关管、二极管、电阻等元件；更换所有损坏元件（注意开关管与散热片的绝缘处理）；上电前复查电路有无短路；建议同时更换老化的滤波电容以提高系统稳定性。特别提醒，开关管损坏往往是由其他元件（如UC3844 PWM控制器）故障引起的，因此必须检查驱动信号是否正常，避免仅更换开关管后再次损坏。

脉冲变压器故障多见于使用年限较长的变频器。当检测发现开关电源各主要元件正常但仍无输出时，应考虑脉冲变压器老化或损坏的可能性。诊断方法包括：测量变压器各绕组电阻（注意记录正常值以作对比）；观察变压器外观有无烧焦、膨胀等异常；采用替代法（用同型号变压器替换测试）。维修时需注意：脉冲变压器一般为定制件，应选择原厂或专业维修公司的替换件；安装时注意绕组相位关系；更换后应测试各路输出电压是否在允许范围内。

控制面板与主控板故障的检修技术

当欧陆变频器开关电源工作正常（各路低压直流电压输出正确）但依然上电无显示时，故障很可能出在控制面板或主控板部分。这类故障约占无显示问题的30%左右，需要采用与电源故障不同的检修方法。控制面板与主控板的检修要求更精细的操作和更专业的设备，同时也需要对变频器控制系统有深入理解。

主控板芯片损坏是导致无显示的常见原因之一。用户频繁带电插拔操作面板容易造成主控板上的总线驱动芯片（如HC245）或其他接口芯片损坏。诊断此类故障时，首先确认主控板上的LED指示灯状态（如有）以及各路工作电压（5V、3.3V等）是否正常；接着使用示波器检测关键芯片的输入输出信号，特别是面板接口附近的信号传输情况。维修方法为：确认损坏芯片型号；使用热风枪或吸锡器小心拆下故障芯片；清理焊盘后焊接新芯片（注意方向与焊接质量）；必要时备份或恢复芯片周边配置电阻/电容的参数。值得注意的是，某些专用芯片可能需从原厂或授权维修中心获取，普通替代品可能不兼容。

显示屏本身故障表现为变频器实际上已启动（可通过测量输出电压或观察电机状态判断），但面板无任何显示。检查时可观察显示屏状态指示灯（如有）；测量显示屏供电电压（通常为5V或12V）；检查背光电路是否工作。若确认显示屏损坏，维修方案包括：尝试修复显示屏内部电源或驱动电路（适用于分立元件结构）；更常见的是整体更换显示屏模块。更换时需注意：记录原显示屏型号和版本；拔插连接线时务必断电；某些型号可能需要重新加载显示固件或进行校准。

面板连接线路问题包括信号线接触不良、端子松动或断路等情况。这类故障往往表现为间歇性显示问题，有时轻拍设备或移动面板线缆可能暂时恢复显示。检修步骤为：检查面板连接器的紧固状态；重新拔插连接线（先断电）；使用万用表通断档检查每根线缆的通断性；必要时更换整个连接器或线缆组件。预防措施包括：定期检查连接器固定螺丝；避免频繁插拔操作；在振动环境中使用防松连接器或线缆固定装置。

固件或配置丢失虽然不属于硬件故障，但也可能导致显示异常。当主控板上的存储芯片（如EEPROM或FLASH）损坏或数据丢失时，变频器可能无法正常启动和显示。诊断方法是：检查主控板是否有错误代码显示（如七段显示器）；通过通信接口尝试连接调试软件；与正常设备的配置参数对比。解决方法包括：重新加载固件（需专用编程器和软件）；恢复备份参数；更换存储芯片并初始化。专业维修公司通常会对维修过的设备建立完善参数备份，确保上机即能使用。

主控板电源电路问题虽然主开关电源正常，但主控板上的局部电源转换电路（如DC-DC模块、线性稳压器）可能故障，导致主处理器或显示电路无供电。检修流程：测量主控板各测试点的电压（与原理图或标称值对比）；观察电源转换元件有无过热现象；使用示波器检查电压纹波是否超标。维修方法为更换损坏的电源转换元件（如LDO稳压器、电源模块等），同时检查负载电路有无短路。

针对控制面板与主控板的维修，建议遵循分级检修原则：先检查连接线和外部接口；再测量电源和基本信号；接着进行芯片级维修；最后考虑固件和配置问题。使用专业工具如：高精度万用表（测量电压和电阻）；示波器（观察信号波形）；热风枪和精密焊台（芯片更换）；编程器（固件读写）。

维修完成后应进行全面功能测试：检查所有显示内容是否正常；测试按键和旋钮功能；验证参数设置和保存能力；通过通信接口检查数据传输。对于维修难度较高的主控板问题，如BGA封装芯片损坏或多层板线路故障，建议送专业维修中心处理，避免因操作不当造成二次损坏。

控制面板和主控板作为变频器的”大脑”和”人机界面”，其维修需要更高的技术水平和更谨慎的操作。掌握系统化的检修方法和丰富的实践经验，才能有效解决这类精细的电子故障，恢复变频器的正常显示和操作功能。
