西门子编码器短路故障维修方法指南

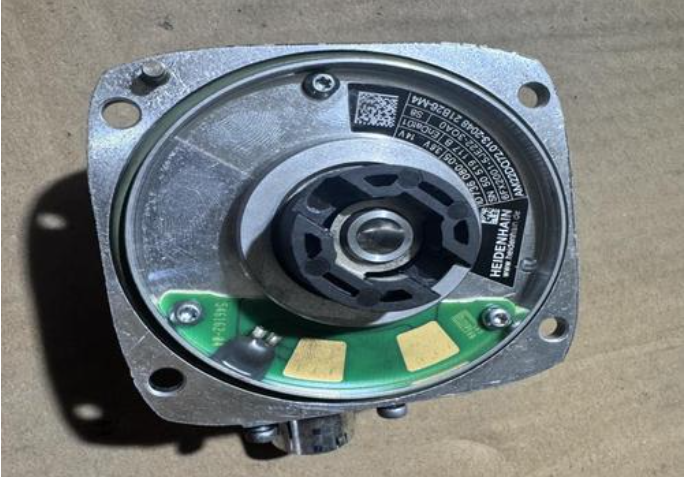

西门子编码器短路故障维修方法指南：西门子编码器作为工业自动化领域的核心部件，其稳定性直接关系到整个生产线的运行效率与安全性。当编码器发生短路故障时，通常会出现一系列明显的症状，及时发现这些征兆对于快速定位和解决问题至关重要。我们公司有着丰富的编码器维修经验和强大的技术团队，欢迎来电咨询。

信号异常：编码器输出信号会出现明显的不稳定现象，具体表现为PLC或伺服驱动器显示的数值出现跳变、突然归零或持续报警。例如，在某汽车生产线上，增量式编码器短路后导致机器人重复定位精度显著下降，并触发E74021（编码器信号丢失）故障代码。这种信号异常往往会导致控制系统无法准确获取位置信息，进而引起设备执行错误动作。

硬件损坏迹象：物理外观上可观察到明显的损坏痕迹。编码器外壳可能出现局部过热现象，温度可能超过60℃，用手触摸会有明显烫手感。电缆接头处可见烧蚀痕迹或变色现象，部分案例显示当电源线与信号线短接时，会导致编码器供电模块中的熔断器熔断。在严重情况下，甚至可能闻到绝缘材料烧焦的气味，这些都属于需要立即停机的危险信号。

系统反应：驱动系统会产生特定的保护性反应。驱动器通常会自动触发过流保护机制，例如Siemens S120系列驱动器会报F31115故障代码。同时，电机运行可能出现明显抖动、转速不稳定或转矩波动等现象。在某个钢铁厂轧机应用案例中，曾因编码器电缆绝缘破损引发对地短路，最终导致整条轧制线紧急停机，造成生产中断。

理解这些典型表现有助于技术人员在故障初期就能快速识别问题性质，缩短故障诊断时间，为后续维修工作奠定基础。不同型号的编码器和驱动系统可能表现出略微不同的症状，但上述表现是最常见且共通的故障特征。

2 短路故障的常见原因分析

西门子编码器短路故障的产生原因多种多样，准确理解这些原因对于制定有效的维修策略和预防措施至关重要。根据现场维修数据和案例分析，我们可以将短路故障的主要原因归纳为以下几个方面：

电缆问题：编码器电缆是短路故障中最常见的环节。由于编码器通常安装在移动部件上，电缆需要不断弯曲，容易导致绝缘老化破损。某半导体晶圆厂的真空机械手频繁出现编码器故障，根本原因就是真空环境导致电缆绝缘材料释气，最终引发线间爬电短路。此外，接头处理不当（如压接不牢、焊接不良）、屏蔽层损坏或接地不当，都会增加短路风险。电缆内部的金属疲劳断裂后可能接触到其他电位点，也会引起间歇性短路现象。

环境因素：工业环境中的多种因素都会诱发短路故障。冷却液、润滑油等液体的渗入是常见问题，特别是在防护等级（IP等级）不足的情况下。某数控机床因切削液腐蚀导致ERN1387编码器插针短路就是典型例子。金属切屑、粉尘等导电颗粒的侵入也会造成线路间短路，一个自制BHC-50数控机床就曾因切屑侵入开关盒，导致24V电源电压被拉低，进而引起编码器工作异常。此外，过高的工作温度会加速绝缘材料老化，增加短路风险。

电源问题：电源质量直接影响编码器的使用寿命。电压波动过大或瞬间过压都可能击穿编码器内部的电子元件，特别是稳压二极管和滤波电容等敏感部件。某电厂维修案例显示，更换TVS二极管（如SMBJ5.0CA）可解决电源端瞬态电压导致的击穿短路。电源纹波过大也会影响编码器电路的正常工作，长期工作在非理想电源条件下，编码器内部元件的绝缘性能会逐渐下降，最终形成短路通路。

机械损伤：过大的机械振动或冲击会导致编码器内部元件位移、导线脱皮或连接松动。当振动频率超出编码器允许范围（通常≤100Hz）时，这种破坏效应尤为明显。轴承磨损产生的金属颗粒可能散落到电路板上引起短路，而轴系不对中产生的额外应力也可能导致内部结构变形，造成线路间接触。

安装问题：不规范的安装操作是许多潜在短路故障的根源。电缆安装时弯曲半径过小会导致内部线芯绝缘受损；电缆固定不当会使连接处承受机械应力，长期运行后可能断裂短路；接地处理不规范可能引入地环路电流，烧毁接口电路。此外，使用不匹配的电缆型号或替代品也可能因电气参数不匹配而埋下短路隐患。

理解这些多样化的故障原因后，技术人员能够更有针对性地进行检查和诊断，从而提高维修效率并降低设备停机时间。每个应用场景可能有着不同的主导因素，需要根据具体情况进行分析判断。

3 专业维修操作指南

确定短路故障的具体原因后，需要采取专业有效的维修措施来恢复编码器功能。针对不同类型的短路问题，应采取差异化的维修策略，以下是经过实践验证的专业维修操作方法。

3.1 电缆类短路处理

电缆相关的短路故障是最常见的问题，约占所有编码器故障的50%以上。处理这类问题时，首先需要更换符合西门子认证标准的高质量屏蔽电缆，如6FX2002系列专用编码器电缆。这类电缆具有优异的抗弯曲性能和屏蔽效果，能够有效预防未来再次发生类似故障。

电缆更换：截断受损段后重新压接航空插头时，必须严格按照接线图保证色标对应，避免误接导致新的短路。屏蔽层的处理尤为重要，必须确保单端接地（通常在控制柜侧），另一端做好绝缘处理，防止形成地环路。接地点的连接必须牢固可靠，使用专用接地夹或压接端子，确保低阻抗连接。

特殊应用场景：对于拖链等动态应用场景，应选用专门设计的耐弯曲电缆（弯曲寿命＞500万次），并在维修后增加电缆固定夹避免弯折应力集中。电缆的敷设路径应避免与动力线平行走线，交叉时应尽可能以90度角通过，减少电磁干扰的风险。在高温区域，还需要使用耐高温电缆或增加隔热保护，防止绝缘层因过热而老化破损。

3.2 电路板级维修

当短路故障位于编码器内部电路板时，需要进行精细的电子维修操作。这项工作要求技术人员具备丰富的电子知识和高超的焊接技能，使用适当的工具和材料。

清洁与修复：清除PCB板碳化区域时，可以使用精密工具轻轻刮除碳化部分，注意不要损伤周围的电路和元件。清除后使用异丙醇或专用电子清洁剂彻底清洗该区域。使用导电银浆修复断裂线路时，需要精确控制涂抹范围和厚度，避免造成新的短路点。某电厂维修案例显示，更换TVS二极管（如SMBJ5.0CA）可解决电源端瞬态电压导致的击穿短路。

元件更换：选择替代元件时，必须确保其规格参数与原装元件一致或更高。特别是保护元件如TVS二极管、滤波电容和限流电阻等，必须符合设计要求的响应时间和功率容量。焊接过程中使用适当的焊接温度和时间，避免热损伤；使用高质量焊料，确保连接可靠性；焊接后彻底清除焊剂残留，防止腐蚀和漏电。

光学组件维护：对于光电式编码器，光电码盘的清洁至关重要。应使用无水乙醇配合无尘布轻轻擦拭，避免划伤精细刻线。重装时需要精确调整发光管与接收器的轴向间隙（典型值0.1-0.3mm），确保光学组件的准直性。组装完成后，需要进行初步的功能测试，验证信号输出是否恢复正常。
