伦茨变频器运行无输出故障维修实战指南：在工业自动化控制系统中，伦茨（LENZE）变频器作为核心驱动设备，其运行稳定性直接决定生产线的效率与安全。当变频器出现”运行无输出”故障时，设备将陷入停机状态，可能造成严重的生产损失。

一、故障现象界定与工作原理关联

伦茨变频器运行无输出故障通常表现为：控制面板显示正常运行指令（如RUN指示灯亮），但电机无任何转动迹象，或输出端电压检测为零。部分机型可能伴随故障代码报警，如EVF9321系列的”OC1″（过载保护）、9400系列的”Control card is defective”（控制卡故障）等，这些代码为故障诊断提供关键线索。

从工作原理看，变频器无输出本质是”功率转换链路中断”。其核心流程为：整流模块将三相交流电转换为直流电，经滤波电容稳压后，由IGBT逆变模块在控制卡的PWM信号驱动下，将直流电逆变为可调频调压的交流电输出至电机。该链路中任何环节的异常，都可能导致输出中断。

二、七大核心故障原因分析

（一）外部供电系统异常

供电是变频器运行的基础，以下问题易导致无输出：

• 输入电压缺相或过低：三相电源中任一相断线，或电压低于额定值85%，会导致整流模块输出直流电压不足，IGBT无法正常逆变。需用万用表测量L1、L2、L3输入电压，确认是否平衡且在380V±10%范围内。
• 电源开关与熔断器故障：主回路空气开关跳闸、控制回路保险管熔断（如DC24V回路），会切断变频器供电。需检查开关状态及熔断器外观，测量通断性。
• 电压浪涌与谐波干扰：电网中的高频谐波会干扰控制卡信号，导致PWM波生成异常。可通过加装电源滤波器或隔离变压器解决。

（二）控制回路故障

控制回路是变频器的”大脑”，故障直接导致输出指令无法执行：

• 控制卡硬件损坏：如伦茨9400系列报”Control card is defective”，多因CPU芯片、存储器或通信芯片损坏，导致无法生成PWM驱动信号。外观检查可见控制卡有烧痕、电容鼓包，或晶振无起振波形（需示波器检测）。
• 控制信号中断：外部PLC或操作面板的运行指令未送达变频器。需检查控制端子（如STF/STR）的信号电压，确认是否为DC24V；通信控制时，需用网线测试仪检查EtherCAT/Modbus总线的通断性。
• 参数设置错误：”频率指令来源”设置错误（如误设为”通信控制”但无通信信号）、”输出禁止”参数激活（如Pr.77设定为1），会导致变频器拒绝输出。需通过DriveManager软件读取参数，与设备手册比对。

（三）功率模块损坏

IGBT模块是逆变核心，其损坏是无输出的高频原因：

• IGBT击穿或开路：过载、过压或散热不良会导致IGBT芯片损坏。用万用表二极管档测量IGBT的C-E、C-G极，正常应显示正向导通、反向截止，若出现短路或开路则需更换模块。
• 驱动电路故障：光耦隔离电路或驱动电源损坏，无法为IGBT提供足够驱动电压。测量驱动板输出电压，正常应为±15V，若电压异常需更换光耦或驱动芯片。

（四）负载侧故障

电机及电缆问题会触发变频器保护机制，导致无输出：

• 电机绕组接地或短路：电机绝缘老化导致绕组对地短路，接地电流超过额定值50%时，变频器会触发接地保护。用兆欧表测量电机绕组与外壳的绝缘电阻，应大于50MΩ。
• 电缆破损与接触不良：动力电缆中间断线、接头松动或氧化，会导致输出回路断路。检查电缆外观是否有破损，测量电缆电阻值，确认是否导通。
• 机械负载卡死：电机轴被卡死导致堵转，变频器过载保护动作。断开电机与负载的连接，手动盘动电机，检查是否转动灵活。

（五）保护机制误触发

变频器内置多重保护，异常情况下会切断输出：

• 过载保护（OC）：如伦茨EVF9321系列的”OC1″报警，除实际负载过载外，IGBT模块损坏也会导致误报。需区分是外部负载问题还是内部模块故障。
• 过温保护（OH）：散热风扇损坏、散热器积尘或环境温度过高（超过40℃），会导致IGBT温度超过阈值（通常为85℃），触发保护。检查风扇运转状态及散热通道。
• 欠压保护（UV）：输入电压过低或整流模块故障，导致直流母线电压低于额定值（如380V输入时低于500V），触发欠压保护。

（六）电容老化与失效

直流母线电容和控制回路电容老化，会影响电能存储与电压稳定：

• 母线电容鼓包漏液：长期运行导致电解液干涸，电容容量下降，直流电压纹波增大，IGBT无法正常工作。外观检查可见电容顶部鼓包，测量电容容量与漏电流。
• 控制卡电容失效：控制卡上的滤波电容损坏，会导致供电电压不稳，CPU无法正常运行。需更换同规格的贴片电容或电解电容。

（七）固件与程序异常

控制程序损坏或固件版本不兼容，会导致逻辑混乱：

• 固件丢失或损坏：电压波动或编程错误导致固件损坏，变频器无法启动输出程序。需重新刷写官方匹配的固件版本。
• 参数错乱：误操作修改关键参数（如载波频率、V/F曲线），导致输出波形异常。通过”参数恢复出厂设置”功能重置参数。

三、分层维修方法与实战步骤

（一）安全准备阶段

维修前必须执行安全操作：① 断开变频器所有电源（主电源+控制电源）；② 等待15-20分钟，确保内部电容完全放电（用万用表测量直流母线电压，确认低于36V）；③ 佩戴防静电手环，避免静电损坏芯片；④ 准备绝缘工具与万用表、示波器等检测设备。

（二）基础排查（50%故障可在此阶段解决）

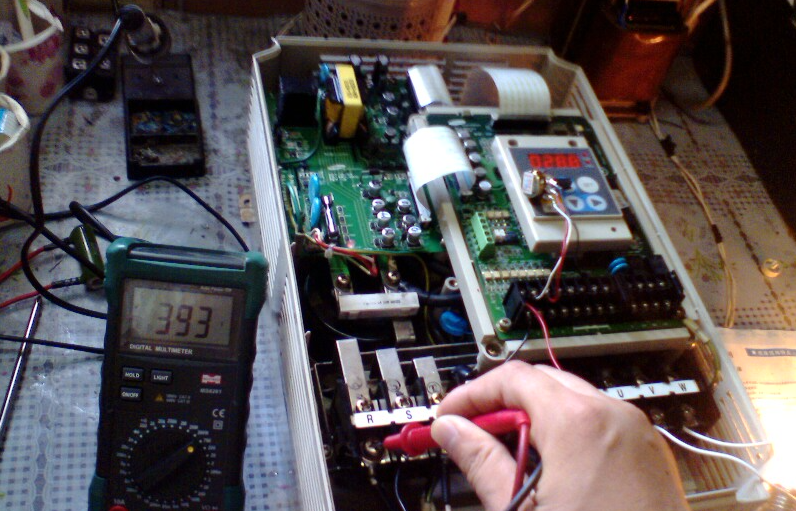

1. 供电系统检查：用万用表测量L1-L2、L2-L3、L3-L1输入电压，确认三相平衡；检查控制回路DC24V、5V供电是否正常。
2. 故障代码读取：通过控制面板或DriveManager软件读取故障代码，对照手册初步定位故障范围（如”OC1″指向过载或IGBT，”Control card is defective”指向控制卡）。
3. 负载侧检测：断开电机电缆，测量电机绕组绝缘电阻与三相平衡度；手动盘动电机，检查是否卡死；用电缆测试仪检测动力电缆通断性。
4. 参数复位测试：执行”恢复出厂设置”，重新配置基本参数（如电机功率、额定电流），启动变频器观察是否有输出。

（三）中级维修（针对功率模块与驱动电路）

1. IGBT模块检测：拆除功率模块连接线，用万用表二极管档测量各IGBT的C-E、C-G极，正常正向压降为0.3-0.7V，反向无穷大。若短路或开路，需更换同型号模块（如伦茨常用的SKM系列）。
2. 驱动电路维修：测量驱动板输出至IGBT的电压，正常为±15V。若电压缺失，检查光耦（如TLP250）和驱动芯片（如IR2110），更换损坏元件后重新焊接。
3. 散热系统维护：清理散热器积尘，更换卡死的散热风扇；在IGBT与散热器之间重新涂抹导热硅脂，确保接触良好。

（四）高级维修（针对控制卡与固件）

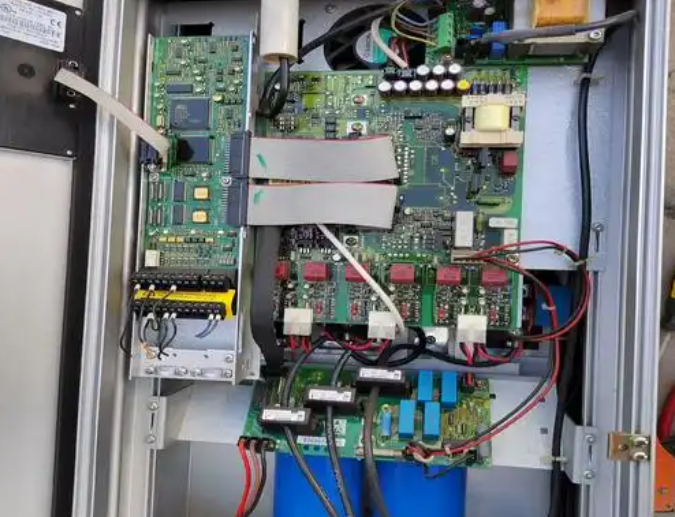

1. 控制卡外观检查：观察控制卡是否有烧痕、电容鼓包或针脚氧化，用无水酒精清洁腐蚀区域，重新插拔排线并紧固螺丝。
2. 核心芯片检测：用示波器测量晶振波形（如16MHz晶振应有正弦波输出）；测量CPU供电电压（如3.3V、5V），确认芯片上电正常。
3. 固件刷写：通过伦茨Service Tool连接变频器，备份原有参数后，刷写官方最新固件。刷写过程中确保断电，避免固件损坏。
4. 控制卡替换测试：使用同型号备用控制卡，配置相同参数后装机测试，若故障消失则确认原控制卡损坏，需返厂维修或更换。

（五）接地故障专项排查

针对接地保护导致的无输出，按以下步骤排查：

1. 断开电机电缆，单独运行变频器，若正常则故障在负载侧；若仍报警则变频器内部接地。
2. 负载侧接地：检查电机绕组对地绝缘、电缆破损情况，更换电机或电缆。
3. 内部接地：检查IGBT模块、整流桥是否击穿，测量直流母线与地之间的电阻，正常应大于10MΩ。

六、结语

伦茨变频器运行无输出故障的维修，需遵循”由外到内、由简到繁”的原则，结合故障代码与检测数据精准定位原因。在实际操作中，既要掌握硬件维修技能，也要熟悉软件参数配置与固件维护，同时严格执行安全规范。通过建立完善的预防维护体系，可有效降低故障发生率，保障设备长期稳定运行。
