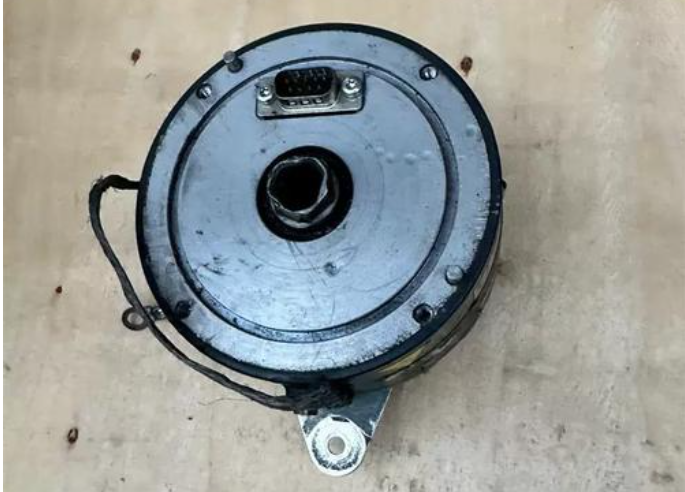

宝盟编码器短路故障维修方法详解：宝盟（Baumer）编码器作为工业自动化领域中高精度位置与速度检测的核心部件，广泛应用于机床、机器人、输送设备、风电等关键设备中。其稳定运行直接决定了整个自动化系统的控制精度与可靠性。然而，在复杂的工业环境下，短路故障是宝盟编码器较为常见的故障类型之一，一旦发生短路，不仅会导致编码器输出信号异常、设备停机，甚至可能烧毁编码器内部电路或关联控制模块，造成严重的经济损失。

第一章 宝盟编码器短路故障的常见原因分析

宝盟编码器短路故障的发生往往是多种因素共同作用的结果，结合其结构特点与工业应用环境，常见原因可归纳为以下几大类：

1.1 电气连接问题

电气连接环节的异常是导致编码器短路的最直接原因之一，具体表现为以下几种情况：

• 线缆破损与绝缘老化：编码器与控制系统之间的连接线缆在长期使用过程中，可能因机械磨损（如与设备外壳、管路摩擦）、拖拽拉扯、高温环境老化等因素导致外皮破损，内部导线裸露。当裸露的导线相互接触，或与设备接地部分接触时，就会造成信号线之间短路或信号线对地短路。例如，在机床设备中，编码器线缆常随运动部件移动，反复弯曲易导致内部导线断裂或绝缘层破裂，引发短路故障。
• 接线端子松动与氧化：编码器接线盒内的端子或插头插座在安装时若紧固不到位，长期振动会导致端子松动，接触电阻增大，进而产生局部过热，烧毁端子绝缘层，造成短路。此外，在潮湿、多粉尘或腐蚀性气体环境中，端子表面易发生氧化或沾染污染物，破坏绝缘性能，也可能引发短路。
• 错误接线操作：在设备安装、维修或更换编码器时，若技术人员对编码器的接线引脚定义不熟悉，将电源线与信号线接反，或不同极性的导线错误连接，会导致电路瞬间过流，烧毁内部元件，形成短路。例如，将24V直流电源线误接到信号输出端，会直接击穿信号处理芯片，造成电源与信号端之间的短路。

1.2 内部电路元件损坏

编码器内部电路元件的质量问题或损坏是短路故障的另一重要原因，主要包括：

• 芯片击穿烧毁：编码器内部的信号处理芯片（如单片机、FPGA）、放大电路中的晶体管、二极管等半导体元件，在受到过电压、过电流冲击时（如电网电压波动、雷击感应电压、控制系统故障输出高电压等），易发生击穿损坏。元件击穿后，其内部PN结短路，会导致相应电路出现短路现象。例如，雷击发生时，感应电压通过信号线传入编码器内部，瞬间击穿信号放大芯片，造成芯片电源端与地端短路。
• 电容漏电与爆裂：内部滤波电容、耦合电容等元件在长期高温、高湿度环境下，会出现电解液泄漏、绝缘老化等问题，导致电容漏电电流增大，严重时会发生电容爆裂，其引脚短路。电容短路会使所在电路的电流急剧增大，进一步烧毁其他关联元件，形成连锁故障。
• 电阻烧毁与短路：限流电阻、分压电阻等元件在电路过流时，会因功率超过额定值而烧毁，烧毁后的电阻可能呈现开路状态，也可能因内部碳膜融化粘连而形成短路。例如，当输出接口电路发生故障导致负载电流过大时，限流电阻会迅速发热烧毁，若烧毁后电阻两端短路，会使后续电路直接承受高电压，引发更严重的短路故障。

1.3 环境因素影响

工业现场的恶劣环境是诱发宝盟编码器短路故障的重要外部因素，主要体现在：

• 潮湿与水分侵入：在食品加工、冶金、化工等湿度较高或存在喷淋、冷凝水的环境中，水分容易通过编码器的密封缝隙、接线盒入口等部位侵入内部。水分会降低电路元件的绝缘性能，导致导线之间或元件引脚之间发生漏电，严重时形成短路。例如，在污水处理设备中，编码器若密封不良，污水蒸汽会进入内部，使电路板受潮，引发信号端对地短路。
• 粉尘与污染物堆积：在矿山、水泥、纺织等多粉尘环境中，粉尘会大量堆积在编码器的接线端子、电路板表面。这些粉尘中可能含有导电性物质（如金属粉末、碳粉），当粉尘堆积到一定程度时，会在不同电路节点之间形成导电通路，导致短路。此外，油性污染物、腐蚀性液体溅落也会破坏绝缘层，引发短路故障。
• 高温与温度骤变：长期处于高温环境（如靠近熔炉、加热装置的设备）中，编码器内部的绝缘材料会加速老化、软化，绝缘性能显著下降，易导致导线之间短路。同时，温度的剧烈变化会使编码器外壳、密封件产生热胀冷缩，破坏原有密封结构，为水分、粉尘的侵入创造条件，间接引发短路故障。

1.4 机械损伤导致的短路

机械外力作用造成的编码器结构损坏，也可能引发内部电路短路：

• 外壳破裂与内部撞击：设备搬运、安装过程中的剧烈碰撞，或被异物撞击编码器外壳，可能导致外壳破裂。外壳破裂后，外部异物（如金属碎屑、螺钉）会进入编码器内部，撞击并损坏电路板，使电路元件脱落、导线断裂后相互接触，形成短路。例如，在机器人搬运作业中，若编码器受到机械臂的意外碰撞，外壳破裂后金属碎屑进入内部，可能直接导致电源电路短路。
• 轴系故障连带损坏：编码器的轴系与被检测设备的轴刚性连接，当被检测设备轴系出现卡滞、过载等故障时，会导致编码器轴承受过大径向或轴向力，造成轴承损坏、轴套变形。变形的轴套或损坏的轴承碎片可能会挤压内部电路板，导致电路板变形、导线断裂，进而引发短路故障。

第二章 宝盟编码器短路故障的诊断方法

准确诊断短路故障的位置和原因是有效维修的前提，技术人员可按照以下步骤进行系统诊断：

2.1 初步外观检查

首先对编码器进行直观检查，查看是否存在明显的故障迹象：

• 检查编码器外壳是否有破裂、变形、腐蚀等情况，观察接线盒是否完好，密封是否严密，有无水分、粉尘或异物进入。
• 检查连接线缆是否有破损、外皮老化、导线裸露等现象，线缆接头处是否松动、氧化，端子排上有无烧蚀痕迹。
• 若条件允许，打开编码器外壳（需注意避免进一步损坏内部结构），观察电路板表面是否有明显的烧痕、电容爆裂、元件脱落、导线粘连等情况，同时闻是否有焦糊气味。

2.2 电气参数测量

使用万用表、示波器等专业仪器对编码器的电气参数进行测量，确定短路故障点：

• 绝缘电阻测量：断开编码器与控制系统的连接，将万用表调至兆欧档，测量编码器电源端、信号端与外壳（地）之间的绝缘电阻，以及各信号端之间的绝缘电阻。正常情况下，绝缘电阻应大于10MΩ，若测量值远小于此数值（如接近0Ω），则说明存在短路或严重漏电现象。
• 导通性测量：将万用表调至蜂鸣档，测量各引脚之间的导通情况。对于电源引脚（如VCC与GND），正常情况下应不导通，若蜂鸣器响，则说明电源端短路；对于信号引脚（如A相、B相、Z相），相互之间及与电源、地之间也应不导通，若出现导通现象，则表明相应信号端存在短路。
• 电源电压与电流测量：在安全前提下，给编码器施加额定工作电压，测量电源电流。若电流远大于额定值（如超过额定值的2-3倍），则说明内部电路存在短路，应立即断电，避免进一步损坏元件。同时，观察是否有元件发热现象，发热严重的元件往往是故障所在。
• 信号输出检测：使用示波器连接编码器的信号输出端，观察在旋转编码器轴时是否有正常的脉冲信号输出。若没有信号输出或信号波形严重畸变，结合前面的测量结果，可判断短路故障已影响到信号处理电路。

2.3 分段排查法

当初步检查无法准确定位故障点时，可采用分段排查法逐步缩小故障范围：

1. 线缆排查：将编码器与连接线缆断开，分别测量编码器本身和线缆的绝缘电阻与导通性。若线缆测量异常，则故障位于线缆；若线缆正常，则故障位于编码器内部。
2. 内部电路分段排查：打开编码器外壳，将电路板从机械部件中取出，分别测量电源电路、信号采集电路、信号处理电路、输出接口电路等各部分的电气参数。例如，先测量电源电路中的滤波电容、稳压芯片是否短路，再检查信号放大电路中的晶体管、电阻是否正常，逐步定位到具体的故障元件。

第三章 宝盟编码器短路故障的维修方法

根据故障诊断结果，针对不同的故障原因和部位，采取相应的维修措施：

3.1 电气连接问题的维修

• 线缆修复与更换：对于破损的线缆，若破损程度较轻，可将破损段剪掉，重新连接导线并做好绝缘处理（使用绝缘胶带或热缩管包裹）；若破损严重或绝缘老化严重，则应更换整条线缆，选择与原线缆规格（如线径、绝缘等级、屏蔽层）一致的线缆，并确保线缆长度合适，避免过长或过短导致拉扯或弯曲过度。
• 端子处理与紧固：对于松动的接线端子，先清理端子表面的氧化层和污染物（使用细砂纸或酒精棉片擦拭），然后重新紧固端子螺丝，确保连接可靠。若端子存在烧蚀痕迹，应更换新的端子，更换时注意端子的规格和接线方式与原端子一致。
• 纠正错误接线：对照宝盟编码器的产品手册，重新核对接线引脚定义，将错误的接线更正。接线完成后，再次检查各引脚的连接情况，确保无短路、断路现象后，方可通电测试。

3.2 内部电路元件损坏的维修

维修内部电路元件时，需具备一定的电子电路知识和焊接技能，具体步骤如下：

1. 故障元件识别：根据前面的电气参数测量结果，确定损坏的元件。例如，若电源端短路，重点检查滤波电容、稳压芯片；若信号端短路，检查信号放大芯片、保护二极管等。对于烧毁的元件，可通过外观观察（如焦痕、爆裂）直接识别；对于未明显烧毁的元件，需通过替换法进一步确认。
2. 元件更换：使用电烙铁、吸锡器等工具将损坏的元件从电路板上拆除，注意加热时间不宜过长，避免损坏电路板铜箔。更换新元件时，确保新元件的型号、规格、引脚排列与原元件一致，焊接时要保证焊点牢固、无虚焊，焊接完成后清理焊点周围的焊锡残渣。
3. 电路测试：元件更换完成后，再次测量电路板的绝缘电阻、导通性和电源电流，确认短路故障已排除。然后，给编码器施加额定电压，观察是否有正常的信号输出，若信号正常，则维修完成；若仍存在问题，需进一步检查其他关联元件。

注意：宝盟编码器内部电路精密，部分高端型号编码器的芯片可能具有加密或专用特性，更换元件后可能需要进行参数配置或校准，建议在维修前咨询宝盟官方技术支持，或由专业维修人员进行操作。

3.3 环境因素导致故障的维修

• 受潮电路板处理：将受潮的编码器电路板取出，用无水酒精清洗电路板表面，去除水分和污染物，然后将电路板放入烘箱中，在60-80℃的温度下烘干2-3小时（注意温度不宜过高，避免损坏元件）。烘干后，测量电路板的绝缘电阻，确认绝缘性能恢复后，再重新组装编码器。
• 粉尘与污染物清理：对于堆积在编码器内部和接线盒内的粉尘、污染物，使用压缩空气（压力不宜过高，避免损坏元件）或软毛刷进行清理，对于油性或腐蚀性污染物，需用酒精棉片擦拭干净，清理完成后检查电路是否存在短路，必要时更换损坏的绝缘部件。
• 密封性能修复：若编码器外壳密封不良导致环境因素侵入，需更换损坏的密封件（如密封圈、密封胶垫），在外壳结合面涂抹专用密封胶，确保密封严实。对于接线盒入口，可使用防水接头和密封胶带加强密封，防止水分和粉尘进入。

3.4 机械损伤导致故障的维修

• 外壳修复与更换：若外壳仅轻微破裂，可使用环氧树脂胶进行修补；若破裂严重或变形，应更换新的外壳，确保外壳的型号与原编码器一致，安装时要保证外壳与内部部件的配合间隙合理，避免挤压电路板。
• 轴系故障维修：若轴承损坏，需拆卸编码器的机械部件，更换与原型号一致的轴承，更换后要确保轴的旋转灵活、无卡滞。若轴套变形，应更换轴套或相关机械部件，修复后重新组装编码器，并检查轴的同心度，避免因同心度偏差导致新的故障。
• 内部异物清理：将编码器内部的金属碎屑、异物等彻底清理干净，检查电路板是否因异物撞击造成损坏，若有损坏，按照内部电路元件维修方法进行处理。

第四章 总结与展望

宝盟编码器短路故障的原因复杂多样，涉及电气连接、内部元件、环境因素、机械损伤等多个方面。通过本文的分析可知，准确诊断故障原因是维修的关键，而规范的安装、日常的维护和优化的环境条件则是预防故障发生的重要措施。在实际应用中，技术人员应结合编码器的结构原理和现场实际情况，灵活运用故障诊断与维修方法，快速解决短路故障，减少设备停机时间。

随着工业自动化技术的不断发展，宝盟编码器正朝着更高精度、更高可靠性、更智能化的方向发展，其内部电路设计也更加复杂。未来，在编码器的故障维修领域，将更多地引入智能化诊断技术，如通过物联网技术实时监测编码器的运行参数，提前预警潜在故障，通过人工智能算法快速定位故障点，进一步提高故障处理的效率和准确性。同时，也需要技术人员不断学习和掌握新的技术知识，提升自身的维修技能，以适应编码器技术的发展需求。
