艾默生UPS电源不显示硬件故障维修办法分享

艾默生UPS电源不显示硬件故障维修办法分享：艾默生UPS电源作为数据中心、工业控制、医疗设备等关键场景的核心电力保障设备，其运行稳定性直接关系到后端负载的安全。当UPS出现开机无显示或运行中突然黑屏的故障时，不仅可能导致设备停机，还可能因故障扩大造成数据丢失或硬件损坏。

一、不显示故障的核心硬件原因分析（按故障概率排序）

根据凌科自动化2025年维修数据统计，艾默生UPS不显示故障中，电源供应模块和连接线束问题占比超过65%，主控板与显示部件故障相对较少但维修难度更高。以下按故障发生概率从高到低展开分析：

（一）电源供应模块故障（概率约40%）

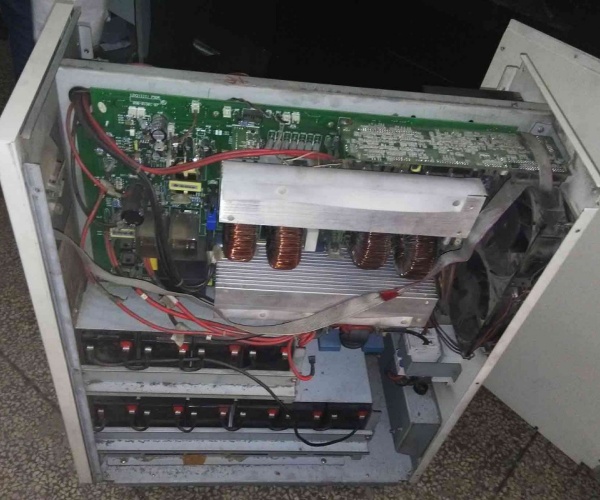

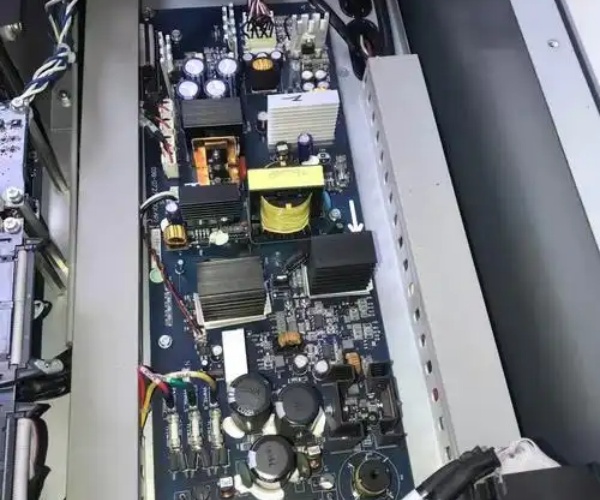

电源模块是UPS控制电路与显示系统的”动力中枢”，其输出的5V、12V直流电压直接决定显示系统能否正常工作。常见故障点包括：

• 输入保险管烧毁：市电电压骤升、雷击或后端负载短路时，2A-5A玻璃保险管会熔断保护电路。典型表现为保险管内部发黑或金属丝断裂，此时电源模块无任何电压输出，主控板与显示屏均处于断电状态。
• 整流滤波电路失效：采用KBPC系列整流桥堆将交流转换为直流，若桥堆击穿会导致市电直接短路；滤波电解电容（通常为470μF/400V）老化后会出现鼓包、漏液现象，造成输出电压纹波增大，显示屏因供电不稳而闪烁或黑屏。
• DC-DC转换电路损坏：LM2596、MP2307等转换芯片负责将高压直流降压至5V/12V，芯片烧毁或外围电感开路会导致低压输出缺失。维修中发现，该电路故障常伴随芯片表面焦糊痕迹，或测量输出端电压为0V。
• 电池供电回路异常：后备式UPS在电池模式下无显示，可能是电池连接线松动（螺丝氧化导致接触电阻增大）、电池组电压低于欠压保护值（如12V电池组低于10.5V），或电池管理模块（BMS）故障切断供电。

（二）连接线束接触不良或损坏（概率约25%）

艾默生UPS内部采用排线与端子连接各模块，长期运行中的振动、湿度变化易导致连接失效：

• 排线松动与氧化：主控板与显示驱动板的排线（多为2.54mm间距IDC排线）在振动后易出现针脚接触不良，环境湿度＞60%时连接器针脚会生成绿色氧化层，导致显示信号传输中断。例如Liebert GXT系列中，显示屏排线松动会造成开机黑屏但背光点亮的现象。
• 排线物理损伤：维修操作不当可能导致排线折痕断裂，虫鼠咬噬或绝缘层老化破损会引发短路。电源排线断裂会直接切断显示屏供电，而信号排线断裂则表现为”通电无显示但按键有蜂鸣”。

（三）显示驱动板故障（概率约15%）

驱动板作为主控板与显示屏的”翻译器”，负责将数字信号转换为显示信号，其故障主要集中在：

• 驱动芯片烧毁：HT1621（LED驱动）、TM1638（LCD驱动）等芯片因过电压冲击或散热不良而损坏，测量芯片供电脚电压正常但无信号输出。维修案例中，该故障常伴随芯片周边限流电阻烧毁。
• 外围元件失效：驱动板上的0805封装贴片电容（如100nF滤波电容）老化后容量衰减，会导致显示信号干扰；二极管击穿则会造成芯片供电短路，进一步扩大故障范围。

（四）主控板故障（概率约10%）

主控板是UPS的”大脑”，其故障不仅导致无显示，还可能伴随整机无法启动：

• CPU芯片异常：STM32F103系列CPU因供电电压不稳（如LDO稳压器输出偏差）或静电冲击而损坏，表现为开机后无自检动作，所有指示灯不亮。
• BIOS程序丢失：存储自检程序的24C02系列EEPROM芯片若因干扰导致数据丢失，主控板无法完成初始化，进而无法发送显示驱动信号。此时需使用编程器重新刷写固件。

（五）显示屏本身故障（概率约10%）

显示屏终端故障虽概率较低，但需通过专业手段鉴别：

• LED/LCD面板损坏：LED背光板因高温老化导致灯珠烧毁，LCD面板液晶分子失效则表现为屏幕发白或出现垂直亮线。用强光照射黑屏的LCD屏幕，若能隐约看到字符，则说明面板本身完好。
• 背光驱动故障：LCD显示屏的背光逆变器（高压板）损坏会导致屏幕发黑，测量逆变器输出端无1000V以上高压即可确认。艾默生Nfinity系列中，背光故障占显示屏问题的70%以上。

二、专业维修流程与操作规范

维修需遵循”安全第一、先简后繁、先外后内”原则，操作前必须执行断电放电流程：断开市电输入与电池连接，等待内部电容放电5分钟以上（使用万用表测量电容两端电压＜36V方可操作），并佩戴绝缘手套与防静电手环。

（一）初步诊断：指示灯与故障代码辅助判断

艾默生UPS虽无显示，但部分机型通过LED指示灯组合提示故障类型：

机型系列	指示灯状态	对应故障方向
Liebert GXT	电源灯闪+故障灯常红	电源模块故障
Nfinity 208	模块黄色LED亮	对应模块（电源/电池）失效
ITA系列	蜂鸣器长鸣+无显示	主控板通讯故障

若设备支持，可通过连接UPS后台管理软件（如Liebert MultiLink）读取故障日志，定位具体故障部件。

（二）分步维修操作指南

1. 电源模块维修

1. 保险管更换：拆开电源模块外壳，用万用表通断档测量保险管（通常位于输入端），若断路则更换同规格（电流/电压参数一致）玻璃保险管，更换前需确认后端电路无短路（测量整流桥堆正反电阻是否正常）。
2. 电容更换：对鼓包漏液的电解电容，使用吸锡器拆除旧电容，清理焊盘后焊接新电容（注意正负极方向）。例如更换470μF/400V电容时，需选用耐高温（105℃）型号，焊接温度控制在350℃以内。
3. DC-DC电路修复：测量LM2596芯片输入输出电压，若输入正常而输出为0V，更换芯片及外围10μF滤波电容，更换后需测试输出电压纹波≤50mV。

2. 连接线束处理

1. 排线重新插拔：打开UPS前面板，拔下主控板与显示板的排线，用橡皮擦清洁连接器针脚，重新插紧并卡扣固定，确保无偏移。
2. 排线更换：若排线断裂，测量原排线规格（间距、针数、长度），更换同型号排线，焊接时使用助焊剂减少虚焊，焊后用热缩管绝缘处理。

3. 显示驱动板与主控板维修

驱动板维修需使用热风枪（温度380℃、风速3级）拆焊驱动芯片，更换后需通过信号发生器测试输出波形；主控板BIOS丢失时，需用CH341A编程器读取同型号芯片数据并写入新芯片，刷写前需备份原芯片程序以防数据错误。

4. 显示屏更换

更换显示屏时需注意接口匹配（如TTL、LVDS接口），对于LCD屏需同时检查背光驱动板。以艾默生ITA 20kVA机型为例，更换显示屏步骤为：拆除前面板固定螺丝→断开背光电源线与信号排线→安装新屏并逐一连接线路→通电测试显示效果。

（三）维修后测试与验证

维修完成后需执行三级测试流程：

1. 基础功能测试：开机观察显示屏是否正常点亮，菜单切换是否流畅，各指示灯状态是否与实际运行模式匹配。
2. 负载测试：逐步加载至额定功率的50%、80%、100%，每个负载等级运行30分钟，监测显示屏是否出现闪烁、黑屏现象，同时记录输入输出电压、电流参数。
3. 稳定性测试：进行72小时连续运行测试，期间模拟市电中断（切换至电池模式）、旁路切换等操作，确认显示系统全程稳定。

结语

艾默生UPS不显示故障的维修关键在于精准定位故障部件，遵循规范的操作流程。技术人员应优先排查电源模块与连接线束等高发故障点，同时重视维修后的测试验证。通过建立完善的预防性维护体系，可大幅降低此类故障发生率，延长UPS使用寿命。
