施耐德UPS电源不显示故障维修一键搞定：UPS电源作为关键设备的“电力保镖”，承担着保障负载不间断供电、防止电压波动和断电损失的重要职责，而施耐德作为全球知名的电气设备品牌，其UPS电源凭借稳定性、智能化等优势，广泛应用于数据中心、工业生产、医疗设备、办公机房等各类场景。但在长期运行过程中，受使用环境、设备老化、操作不当等多种因素影响，施耐德UPS电源难免会出现各类故障，其中“不显示”故障尤为常见——即UPS电源接通市电或电池供电后，操作面板无任何灯光亮起、无字符显示，同时可能伴随无法启动、无法为负载供电等问题。

一、施耐德UPS电源不显示的常见硬件故障原因

结合施耐德UPS电源的硬件结构和实际运维经验，不显示故障的硬件原因主要集中在供电模块、连接部位、显示模块和控制模块，其中“供电异常”“连接线松动”是最常见的原因，占比超过70%，具体如下：

（一）供电模块故障（最常见，占比40%）

供电模块故障导致UPS电源无动力供应，显示面板因缺电而不显示，具体分为以下4种情况：

1. 辅助电源模块故障

辅助电源模块是显示面板、控制模块的专属供电部件，施耐德UPS电源的辅助电源模块多集成在输入电源板上，长期运行中，受市电波动、元件老化、过载等影响，容易出现电容鼓包、电阻烧毁、芯片损坏等问题，导致无法输出稳定的5V、12V低压电。此时UPS电源可能无法启动，或接入市电后无任何反应，显示面板完全黑屏，这也是施耐德UPS电源不显示最常见的核心原因之一，尤其多见于使用5年以上的老旧设备。

2. 电池组故障

电池组是施耐德UPS电源的后备供电核心，若电池组出现以下问题，会导致UPS电源无法正常启动、显示面板不显示：一是电池组完全老化失效（铅酸电池使用寿命通常为3-5年，锂电池为5-8年，超期后容量大幅衰减，甚至无法输出电压）；二是电池组连接线松动、氧化，导致供电回路中断，部分机型（如APC Smart-UPS）当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭；三是单节电池损坏、漏液，导致整个电池组无法正常供电；四是电池保险管熔断，阻断电池供电回路。

3. 输入电源板故障

输入电源板负责将市电转换为UPS电源内部所需的电压，同时为辅助电源模块提供供电支持。若输入电源板出现故障（如整流桥损坏、电容鼓包、线路烧毁），会导致市电无法接入UPS内部，辅助电源模块、控制模块、显示面板均无供电，进而出现不显示、无法启动的情况。此类故障多由市电电压骤升、雷击、长期过载等外部因素引发。

4. 充电模块故障

充电模块负责为电池组充电，若充电模块故障，电池组无法正常充电，长期下去会导致电池组亏电、失效，进而导致UPS电源无法启动、显示面板不显示。此外，充电模块故障还可能引发供电不稳定，间接影响显示面板的正常工作，但此类情况多伴随电池电量异常，单独导致不显示的概率较低。

（二）连接部位故障（占比30%）

连接部位松动、破损，导致信号传输中断或供电回路断开，进而引发不显示故障，此类故障多为人为操作不当、设备震动导致，排查难度较低，修复后效果显著：

1. 显示连接线松动、破损

显示面板与显示驱动板、主控板之间通过连接线（排线、mini HDMI线缆等）连接，施耐德部分机型（如Smart UPS Modular Ultra）的显示面板采用mini HDMI线缆连接，长期运行中，受设备震动、维护时触碰等影响，连接线容易松动、脱落；若连接线老化、破损，会导致信号传输中断或供电无法传递，显示面板将出现不显示、黑屏的情况。部分情况下，轻轻晃动连接线，显示面板可能会短暂亮起，说明存在接触不良问题。

2. 电源连接线松动、破损

包括市电输入连接线、电池组连接线、内部供电连接线，若这些连接线松动、脱落，会导致UPS电源无法接入市电或电池供电，进而出现不显示、无法启动的情况。例如，市电输入插头松动、接线端子未紧固，电池组正负极连接线脱落、氧化，都会导致供电回路中断，显示面板无任何反应。

3. 保险管接触不良

输入保险管、电池保险管若安装不牢固、接触不良，会导致供电回路接触不良，UPS电源无法正常供电，进而出现不显示的情况。此类故障多伴随保险管未熔断，但设备无任何反应，重新插拔保险管后可能恢复正常。

（三）显示模块故障（占比20%）

显示模块自身故障，导致无法正常接收信号或显示，此类故障多为显示面板老化、损坏导致，具体分为以下2种情况：

1. 显示面板自身故障

显示面板内部的LED灯珠、LCD液晶显示屏、驱动芯片老化、损坏，会导致显示面板不显示。例如，LED灯珠烧毁会导致面板无灯光，LCD显示屏损坏会导致无字符显示，驱动芯片故障会导致面板无法接收驱动信号，进而黑屏。此类故障多出现于使用年限较长（5年以上）、环境恶劣（高温、潮湿、粉尘多）的UPS电源，部分施耐德机型的显示面板还可能因固件卡死，导致面板黑屏、无响应。

2. 显示驱动板故障

显示驱动板负责将主控板的信号转换为显示面板可识别的信号，若显示驱动板上的芯片、电阻、电容损坏，会导致信号无法正常转换，进而导致显示面板不显示。此类故障相对少见，多由雷击、电压骤升或元件老化引发，通常伴随控制模块正常（UPS电源可正常为负载供电，但无显示）。

（四）控制模块故障（占比10%）

控制模块故障导致无法发送驱动信号，进而引发不显示故障，此类故障排查难度较高，修复成本也相对较高，具体分为以下2种情况：

1. 主控板故障

主控板是UPS电源的“大脑”，若主控板上的核心芯片、线路损坏，会导致无法接收供电信号、无法向显示模块发送驱动信号，进而出现不显示、无法启动的情况。此类故障多由雷击、市电电压骤升、内部短路等严重故障引发，通常伴随UPS电源无任何反应，即使接入市电和电池，也无法启动。部分施耐德机型（如MGE Galaxy）主控板与功率模块通信中断，也可能导致显示异常甚至不显示。

2. 网络管理卡（NMC）故障

部分施耐德智能型UPS电源（如Smart UPS Modular Ultra、Symmetra系列）配备网络管理卡（NMC），集成在显示面板附近，负责远程监控和信号传输，若NMC故障，可能导致显示面板固件卡死、无响应，进而出现不显示的情况。此类故障多表现为显示面板黑屏，但NMC状态指示灯异常（如固体橙色、不亮）。

（五）其他硬件故障（占比极低）

包括散热风扇故障、内部短路、接线端子损坏等。散热风扇故障导致UPS电源内部过热，触发过热保护，设备会自动停止工作，显示面板不显示；内部短路导致供电模块、控制模块损坏，进而引发不显示故障；接线端子老化、损坏，导致连接线无法正常接触，供电或信号传输中断，出现不显示的情况。

二、施耐德UPS电源不显示的硬件维修方法

维修施耐德UPS电源不显示故障时，需遵循“先外部排查、再内部拆解，先简单后复杂，先供电后信号”的原则，优先排查连接部位、供电模块等常见故障，避免盲目拆解核心部件，造成二次损坏。同时，维修前必须做好安全防护措施，确保操作安全。

（一）维修前的安全防护措施（重中之重）

施耐德UPS电源内部存在高压电路（市电输入部分、电池组部分），若操作不当，可能引发触电、设备短路等安全事故，维修前必须做好以下安全防护：

1. 断开所有供电：先拔掉市电输入插头，断开市电连接；再断开电池组连接线（注意先断开负极，再断开正极，避免正负极短路），确保UPS电源完全无电。
2. 放电处理：对于大容量UPS电源，内部可能存在储能电容，断开供电后，需等待5-10分钟，让储能电容完全放电，避免触电；也可使用专用放电工具进行放电（非专业人员不建议操作）。
3. 佩戴防护用品：维修时需佩戴绝缘手套、绝缘鞋，避免直接触碰内部高压部件；使用绝缘螺丝刀、万用表等工具，工具需符合绝缘标准。
4. 做好标记：拆解连接线、部件时，做好标记（如拍照、贴标签），避免维修后接线错误，导致设备故障加重。
5. 禁止违规操作：非专业人员禁止拆解主控板、电源板等核心部件；禁止用普通保险管替代原厂专用保险管；禁止在设备未完全放电的情况下触碰内部电路。

（二）分步排查与维修方法（从简单到复杂，逐步定位）

第一步：外部排查（无需拆解，优先排查，耗时5-10分钟）

外部排查主要针对连接部位、市电、电池组等简单易排查的部位，排除人为操作不当、外部因素导致的故障：

1. 排查市电输入：将UPS电源的市电输入插头插入其他已知正常的市电插座，检查插头是否松动、破损；用万用表测量市电插座的电压，确认市电电压正常（单相机型正常220V±10%，三相机型380V±10%）；若使用延长线，检查延长线是否破损、接触不良，更换延长线后重试。
2. 排查电池组：检查电池组的连接线是否松动、脱落、氧化，若连接线氧化，用砂纸打磨干净后重新紧固；检查电池组是否漏液、鼓包，若存在漏液、鼓包，说明电池组已损坏，需更换同型号、同容量的电池组（施耐德UPS电源建议使用原厂电池，避免兼容性问题）；若有备用电池组，可替换备用电池组，测试UPS电源是否恢复显示，若恢复，说明原电池组故障。
3. 排查显示面板外部：检查显示面板是否有物理损坏（如破裂、进水），若有，需更换显示面板；轻轻按压显示面板，晃动显示连接线（外部可触及部位），观察显示面板是否短暂亮起，若亮起，说明存在接触不良问题。
4. 排查保险管：打开UPS电源的保险管仓（通常在机身侧面或背面），检查输入保险管、电池保险管是否熔断（熔断后保险管内部发黑、断裂），若熔断，更换同规格、同型号的原厂保险管（注意：更换保险管后若再次熔断，说明内部存在短路故障，需停止排查，联系专业维修人员）。

若外部排查后，UPS电源仍不显示，说明故障存在于内部硬件（供电模块、控制模块、显示模块），需进行内部拆解排查。

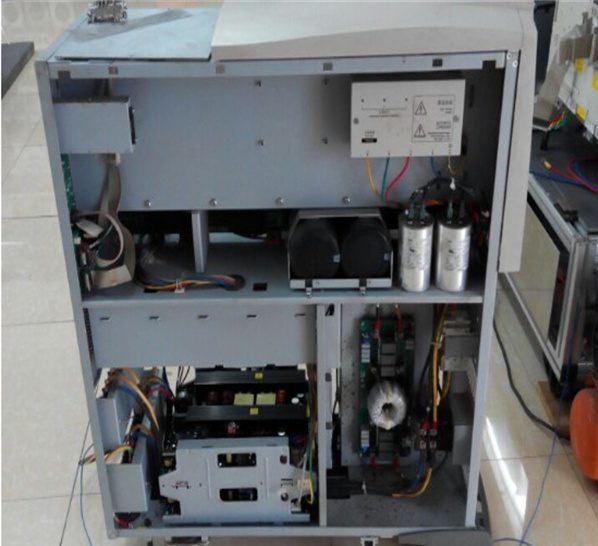

第二步：内部拆解排查与维修（专业人员操作，耗时20-30分钟）

内部拆解需打开UPS电源的机壳，排查内部连接部位、供电模块、显示模块、控制模块，操作时需小心谨慎，避免触碰高压部件和损坏核心元件：

1. 内部连接部位排查与维修

1. 拆解机壳：按照施耐德UPS电源的拆机说明，拧下机壳固定螺丝，打开机壳（注意：部分机型机壳内有隐藏螺丝，需仔细查找）。
2. 排查显示连接线：找到显示面板与显示驱动板、主控板之间的连接线（排线、mini HDMI线缆），检查连接线是否松动、脱落、破损；若松动，重新插拔并紧固（插拔时需垂直操作，避免弯折连接线）；若连接线破损，更换同规格的连接线（可联系施耐德售后购买原厂连接线）。对于采用mini HDMI线缆连接的机型（如Smart UPS Modular Ultra），需重点检查线缆是否破损、接口是否氧化。
3. 排查内部供电连接线：检查输入电源板、辅助电源模块、主控板之间的供电连接线，是否松动、脱落、氧化，若存在问题，重新紧固或更换连接线；检查电池组与内部供电端子的连接线，确保连接牢固，无氧化、破损。

重新连接所有松动的连接线后，接通市电和电池组，测试UPS电源是否恢复显示，若恢复，说明故障为连接部位接触不良。

2. 供电模块排查与维修

若连接部位无问题，重点排查供电模块（辅助电源模块、输入电源板、充电模块），可使用万用表测量相关电压，定位故障部位：

1. 辅助电源模块排查：找到辅助电源模块（通常集成在输入电源板上，有明显的电容、电阻、芯片），用万用表测量辅助电源模块的输出电压（正常为5V、12V）；若输出电压为0或明显低于标准值，说明辅助电源模块故障，需更换辅助电源模块或输入电源板（部分机型辅助电源模块与输入电源板集成一体，无法单独更换）。更换时需选择与UPS电源型号匹配的原厂配件，避免兼容性问题。
2. 输入电源板排查：用万用表测量输入电源板的市电输入电压和输出电压，若市电输入电压正常，但输出电压为0或异常，说明输入电源板故障（如整流桥损坏、电容鼓包）；观察输入电源板上的元件，若存在电容鼓包、电阻烧毁、芯片发黑等明显损坏痕迹，需更换输入电源板。
3. 充电模块排查：用万用表测量充电模块的输出电压（正常情况下，充电电压应略高于电池组额定电压，如12V电池组的充电电压为13.5-14.5V）；若输出电压异常，说明充电模块故障，需更换充电模块；若充电模块无输出，可能是充电模块内部芯片损坏，建议联系专业维修人员维修或更换。

3. 显示模块排查与维修

若供电模块正常（辅助电源模块输出电压正常），排查显示模块（显示面板、显示驱动板）：

1. 显示面板排查：用万用表测量显示面板的输入电压（正常为5V或12V，由辅助电源模块提供），若输入电压正常，但显示面板不显示，说明显示面板自身故障；可更换一块同型号的显示面板，测试是否恢复显示，若恢复，说明原显示面板损坏，需更换。对于显示面板固件卡死的情况（如Smart UPS Modular Ultra机型，NMC状态指示灯固体橙色），可按压显示面板旁的针孔复位按钮，持续约20秒，直至指示灯闪烁颜色变化，恢复出厂设置后测试显示功能。
2. 显示驱动板排查：找到显示驱动板（连接显示面板和主控板），观察驱动板上的元件，若存在电容鼓包、芯片烧毁等损坏痕迹，说明显示驱动板故障；用万用表测量显示驱动板的输入信号和输出信号，若输入信号正常、输出信号异常，说明显示驱动板故障，需更换显示驱动板。此外，若显示驱动板固件版本错误，也可能导致显示异常，需安装正确的NMC/显示固件。

4. 控制模块排查与维修

若供电模块、显示模块均正常，排查控制模块（主控板）：

1. 观察主控板：观察主控板上的元件，若存在电容鼓包、芯片烧毁、线路断裂等明显损坏痕迹，说明主控板故障；用万用表测量主控板的输入电压（正常为5V、12V，由辅助电源模块提供），若输入电压正常，但主控板无输出信号（无法驱动显示面板），说明主控板故障。
2. 维修与更换：主控板是UPS电源的核心部件，结构复杂，维修难度高，非专业人员不建议自行维修；若确认主控板故障，建议联系施耐德官方售后，由专业维修人员进行维修或更换同型号的主控板。对于NMC故障导致的显示问题，可检查NMC状态指示灯，若指示灯完全不亮，可能是NMC卡损坏，需更换NMC卡并重新配置。

第三步：维修后的测试与调试

维修完成后，需按照以下步骤进行测试，确保UPS电源正常工作，显示功能恢复：

1. 重新接线：按照拆解时的标记，将所有连接线、部件重新安装好，确保连接牢固、接线正确，紧固机壳固定螺丝。
2. 接通供电：先连接电池组（先接正极，再接负极），再插入市电输入插头，接通市电。
3. 测试显示功能：观察UPS电源的显示面板，是否有灯光亮起、字符显示，是否能正常显示输入电压、输出电压、电池电量等参数；若显示正常，进入下一步测试。
4. 测试其他功能：启动UPS电源，测试其是否能正常为负载供电；断开市电，测试电池组是否能正常切换供电，显示面板是否能正常显示电池供电状态；测试UPS电源的启停功能、报警功能，确保所有功能正常。
5. 试运行：让UPS电源带载试运行30-60分钟，观察显示面板参数是否稳定，设备是否有异常噪音、过热等情况，若一切正常，说明维修完成；若仍有异常，需重新排查故障。

三、结语

施耐德UPS电源不显示的硬件故障，看似复杂，实则有章可循，核心是围绕“供电、信号、部件”三个维度，按照“先外部后内部、先简单后复杂”的原则逐步排查。多数故障（如连接线松动、保险管熔断、电池组失效、辅助电源模块故障）可通过简单排查和维修解决，无需更换核心部件；对于主控板、显示驱动板等复杂部件故障，建议联系施耐德官方售后或专业维修人员，确保维修质量。

需要注意的是，UPS电源作为关键设备的后备供电保障，其故障可能造成严重的经济损失，因此，日常维护远比故障维修更为重要。通过定期检查、维护电池组、改善使用环境、规范操作，可有效降低不显示故障及其他各类故障的发生率，确保施耐德UPS电源长期稳定运行，充分发挥其不间断供电的核心作用。
