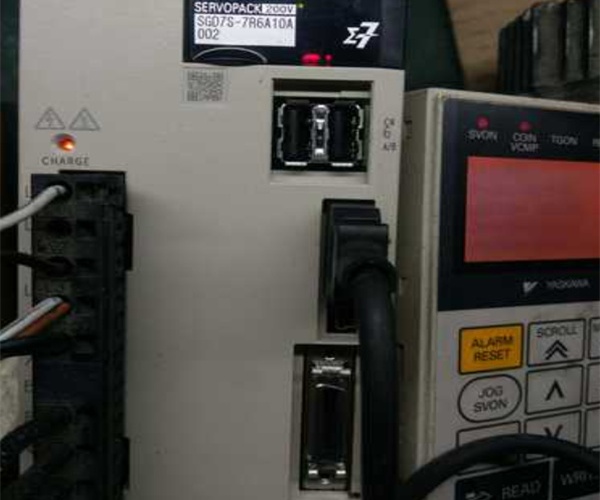

横河伺服驱动器开不了机故障维修方法详解：在工业自动化生产体系中，横河伺服驱动器作为连接控制单元与伺服电机的核心枢纽，承担着功率放大、运动控制、信号反馈与故障保护等关键职能，广泛应用于机床、注塑机、机器人、自动化生产线等各类高精度运动控制场景。其运行稳定性直接决定了整个自动化系统的生产效率与产品精度，而“开不了机”是横河伺服驱动器最常见的硬件故障之一，一旦发生，会直接导致设备停机，造成严重的生产损失。

一、横河伺服驱动器开不了机常见硬件故障原因

结合横河伺服驱动器的结构与开机原理，开不了机的硬件故障主要集中在电源模块、控制模块、功率模块、外部连接及保护模块五大类，其中电源模块故障占比最高（约60%），其次是外部连接故障与功率模块故障。以下详细剖析各类故障的具体原因，结合实际维修案例说明故障特征，便于维修人员快速定位。

（一）电源模块故障（最常见）

电源模块是驱动器开机的核心动力来源，其故障会直接导致驱动器无法获得稳定供电，表现为面板无任何指示灯亮起、无蜂鸣提示，彻底无法开机。常见故障原因包括：

1. 输入电源异常

外部输入电源的电压、相位、接线方式异常，会导致电源模块无法正常工作，进而引发开机失败。具体原因包括：

• 输入电压过低或过高：工业电网电压波动、变压器故障、供电线路老化等，会导致输入驱动器的电压低于额定值（如AC220V输入低于190V）或高于额定值（如AC380V输入高于420V），电源模块内部的过压、欠压保护电路触发，切断供电，驱动器无法开机。
• 三相电源缺相：对于三相供电的横河伺服驱动器（如横河SGD7S系列），若外部三相电源中任一相断线、接线松动，会导致电源模块整流电路无法正常工作，输出直流电压异常，控制模块无法启动，驱动器开机无反应。
• 电源接线错误：外部电源接线时，相线与零线接反、接地不良，或供电线路接触松动、氧化，会导致电源模块输入电压不稳定，甚至烧毁电源模块内部元件，引发开机故障。

2. 电源模块内部元件损坏

电源模块内部的开关管、整流桥、滤波电容、保险丝、电源管理芯片等元件，长期处于高电压、大电流工作状态，易因老化、过载、雷击等原因损坏，导致电源模块无法输出稳定电压。具体原因包括：

• 保险丝熔断：电源模块输入端的保险丝（熔断器），用于保护内部元件免受短路、过载冲击，当输入电源短路、电源模块内部短路时，保险丝会立即熔断，切断供电，驱动器无任何反应。这是电源模块最常见的故障之一，维修中经常遇到因保险丝熔断导致的开机失败案例。
• 滤波电容损坏：电源模块内部的电解电容，负责对整流后的直流电进行滤波，稳定输出电压。长期使用后，电容会出现老化、鼓包、漏液现象，导致滤波效果下降，输出电压波动，控制模块无法正常启动；若电容彻底损坏，会导致电源模块无输出，驱动器无法开机。
• 开关管、整流桥损坏：开关管（如MOS管、IGBT）负责将直流电转换为高频交流电，整流桥负责将交流电转换为直流电，两者均为功率器件，长期工作在高负荷状态，易因过载、散热不良、电压冲击等原因烧毁，导致电源模块无法正常工作。
• 电源管理芯片损坏：电源管理芯片（如PWM芯片）负责控制开关管的导通与关断，调节输出电压与电流，若芯片烧毁、虚焊，会导致电源模块无法输出稳定电压，驱动器无法开机。如某横河SGD5系列驱动器，开机无任何反应，拆解后发现电源管理芯片炸裂，更换芯片后故障排除。

3. 电源模块散热故障

电源模块内部的功率器件工作时会产生大量热量，若散热风扇损坏、散热片积尘过多、散热通道堵塞，会导致功率器件温度过高，触发过热保护，切断供电，驱动器无法开机；长期过热还会加速内部元件老化，导致元件损坏，引发永久性故障。

（二）控制模块故障

控制模块是驱动器的“大脑”，负责自检、信号处理与指令输出，其故障会导致驱动器无法完成自检，或自检失败，表现为面板指示灯亮但无法进入就绪状态、指示灯闪烁故障代码，或开机后立即停机。常见故障原因包括：

1. 微处理器（CPU）故障

CPU是控制模块的核心，负责执行自检程序、处理控制信号与反馈信号，若CPU烧毁、虚焊、损坏，会导致控制模块无法正常工作，驱动器无法完成自检，开机无反应或自检失败。CPU故障多由电源模块输出电压异常、雷击、静电冲击等原因导致，维修难度较大，通常需要更换控制板。

2. 存储芯片故障

存储芯片（如EEPROM）负责存储驱动器的参数设置、故障记录等信息，若存储芯片损坏、虚焊，会导致控制模块无法读取参数，自检失败，驱动器无法开机；若芯片内参数丢失或错乱，也会导致开机故障，表现为面板指示灯闪烁，无法进入就绪状态。

3. 接口芯片故障

控制模块上的接口芯片（如串口芯片、总线接口芯片），负责与外部控制器、伺服电机编码器进行信号传输，若接口芯片损坏，会导致控制模块无法接收或发送信号，自检时检测到反馈异常，触发故障保护，驱动器无法开机。

4. 控制模块供电异常

控制模块需要稳定的DC5V、DC12V电压供电（由电源模块提供），若电源模块输出的控制电压异常、控制模块内部的电压转换芯片损坏，会导致控制模块无法正常启动，驱动器无法完成自检，开机无反应或自检失败。

（三）功率模块故障

功率模块负责功率放大与电机驱动，其故障会导致驱动器自检时检测到功率回路异常，触发过流、过载保护，无法开机。常见故障原因包括：

1. IGBT损坏

IGBT是功率模块的核心器件，负责将直流电转换为可调频率、可调电压的交流电，驱动电机运转。IGBT易因过流、过压、散热不良、电压冲击等原因烧毁，表现为IGBT芯片炸裂、引脚烧断，此时驱动器自检时会检测到过流故障，触发保护机制，无法开机；若IGBT轻微损坏，可能导致开机后立即停机，面板显示过流故障代码。

2. 续流二极管损坏

续流二极管并联在IGBT两端，负责吸收电机制动时产生的反电动势，保护IGBT不受损坏。若续流二极管烧毁，会导致IGBT承受过大的反电动势，进而烧毁IGBT，引发功率模块故障，驱动器无法开机。

3. 功率模块散热故障

与电源模块类似，功率模块内部的IGBT等功率器件工作时会产生大量热量，若散热风扇损坏、散热片积尘、散热通道堵塞，会导致功率器件温度过高，触发过热保护，驱动器无法开机；长期过热会加速IGBT、续流二极管等元件老化，导致元件损坏。

4. 功率模块接线松动

功率模块与电源模块、伺服电机的连接线松动、氧化，会导致电流传输异常，触发过流保护，驱动器无法开机；若连接线短路，会烧毁功率模块内部元件，引发永久性故障。

（四）外部连接故障

外部连接部件（如电源线、控制线、电机线、编码器线）的故障，会导致驱动器无法获得供电、无法接收控制信号或反馈信号，进而引发开机故障，此类故障易被忽视，维修时需优先排查。常见故障原因包括：

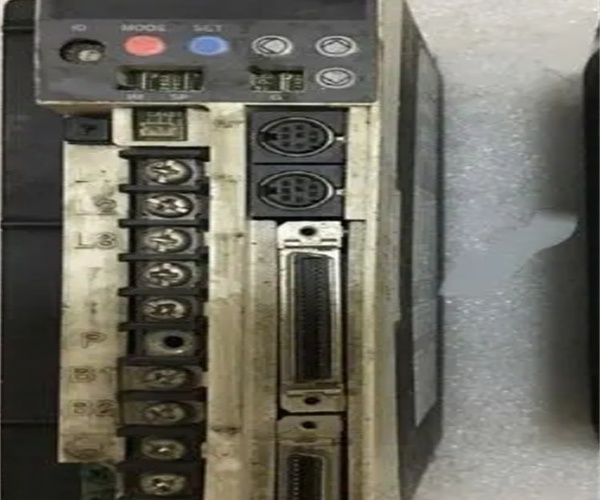

1. 电源线连接故障

外部电源线（相线、零线、接地线）接线松动、氧化、断线，或电源插头损坏，会导致驱动器无法获得外部供电，开机无任何反应；接地线连接不良，会导致设备外壳带电、干扰信号，触发保护机制，驱动器无法开机，同时存在安全隐患。

2. 控制线连接故障

驱动器与外部控制器（如PLC）之间的控制线（如脉冲指令线、方向控制线、使能线）接线松动、断线、接错，会导致驱动器无法接收控制信号，自检时检测到控制信号异常，触发故障保护，无法开机；控制线屏蔽层损坏，会受到电磁干扰，导致信号传输异常，也可能引发开机故障。

3. 电机线连接故障

驱动器与伺服电机之间的电机线（U、V、W三相线）接线松动、断线、接错，会导致功率模块输出的电流无法正常传输至电机，触发过流保护，驱动器无法开机；电机线短路，会烧毁功率模块内部元件，导致驱动器彻底无法开机。

4. 编码器线连接故障

伺服电机编码器与驱动器之间的编码器线接线松动、断线、接错，会导致驱动器无法接收编码器反馈的位置、速度信号，自检时检测到反馈异常，触发故障保护，无法开机；编码器线屏蔽层损坏，会受到电磁干扰，导致反馈信号失真，也可能引发开机故障。此外，编码器本身损坏，也会导致反馈信号异常，间接导致驱动器无法开机，但此类故障属于电机侧故障，需同步排查。

（五）保护模块故障

保护模块负责监测驱动器各部位的工作状态，触发故障保护，若保护模块本身故障，会导致误保护或无法保护，进而引发开机故障。常见故障原因包括：

• 保护电路元件损坏：保护模块内部的过流检测电阻、过压检测二极管、过热检测传感器等元件损坏，会导致保护模块误触发，即使驱动器无实际故障，也会切断供电，无法开机；若保护元件彻底损坏，会导致保护模块失效，无法检测实际故障，可能导致故障扩大，进而烧毁其他模块，引发开机故障。
• 保护模块芯片故障：保护模块的控制芯片损坏、虚焊，会导致保护模块无法正常工作，要么误保护，要么无法保护，进而引发开机故障。如某横河SGD7G系列驱动器，开机后立即停机，面板显示过流故障代码，但排查电源模块、功率模块均无异常，最终发现保护模块的过流检测芯片损坏，更换芯片后故障排除。

（六）其他硬件故障

除上述四大类故障外，以下硬件故障也可能导致横河伺服驱动器开不了机：

• 面板故障：驱动器面板的指示灯、按键、显示屏损坏，若面板与控制模块的连接线松动、虚焊，会导致面板无显示、按键无反应，看似无法开机，实际可能是面板故障，需排查面板连接与面板本身。
• 内部线路故障：驱动器内部的线路（如电源模块与控制模块的连接线、控制模块与功率模块的连接线）松动、虚焊、断线，会导致信号或电力传输异常，驱动器无法正常启动。
• 环境因素导致的故障：驱动器长期工作在潮湿、粉尘多、温度过高、振动剧烈的环境中，会导致内部元件受潮、积尘、氧化、松动，进而引发开机故障。如潮湿环境会导致电源模块、控制模块内部短路，粉尘过多会堵塞散热通道，导致过热保护，振动剧烈会导致元件松动、虚焊。

二、横河伺服驱动器开不了机硬件故障维修方法

维修横河伺服驱动器开不了机的硬件故障，需遵循“先外部后内部、先简单后复杂、先直观后检测”的原则，优先排查外部连接与简单故障，再拆解驱动器排查内部模块故障，避免盲目拆解导致故障扩大。维修前需做好安全防护，准备好相关工具与配件，确保维修过程安全、高效。

（一）维修前准备

1. 安全防护准备

伺服驱动器内部存在高电压、大电流，维修过程中若操作不当，可能导致触电、元件烧毁等安全事故，需做好以下安全防护：

• 穿戴好绝缘防护用品，如绝缘手套、绝缘鞋、护目镜，避免直接接触内部高压元件。
• 维修前必须切断驱动器的所有外部供电，包括主电源、控制电源，拔掉所有连接线（电源线、控制线、电机线、编码器线），等待5-10分钟，让内部电容充分放电，避免电容残余电压触电。
• 维修场地需保持干燥、整洁，远离易燃易爆物品，避免粉尘、杂物进入驱动器内部；严禁在通电状态下拆解驱动器、触碰内部元件。

2. 工具与配件准备

准备好以下维修工具与配件，确保维修工作顺利开展：

• 检测工具：万用表（用于测量电压、电流、电阻）、示波器（用于检测电压波形、信号波形）、热风枪（用于拆卸、焊接芯片、电容等元件）、电烙铁（用于焊接元件）、吸锡器（用于拆卸焊接元件）、放大镜（用于观察元件细微损坏）、绝缘测试仪（用于检测绝缘性能）。
• 拆卸工具：螺丝刀（十字、一字）、剥线钳、压线钳、镊子、扳手等，用于拆解驱动器、拆卸连接线。
• 配件：备用保险丝、滤波电容、开关管、IGBT、电源管理芯片、CPU、接口芯片、散热风扇等，确保配件规格与原驱动器一致（如电容的容量、电压，芯片的型号，IGBT的额定电流、电压）。
• 参考资料：横河伺服驱动器的说明书、电路图，便于了解内部结构、参数设置与电路原理，辅助故障排查与维修。

（二）通用维修流程

无论何种类型的开机故障，均可按照以下通用流程进行排查与维修，逐步缩小故障范围，定位故障点并解决：

第一步：外部故障排查（优先操作）

外部连接故障是最易排查、最易解决的故障，维修时需优先排查，避免盲目拆解内部模块。

1. 电源线排查：检查外部电源线是否完好、接线是否松动、氧化，拔掉电源线插头，用万用表测量输入电源电压，确认电压符合驱动器额定要求（如AC220V、AC380V）；对于三相供电的驱动器，检查三相电源是否缺相，可通过万用表测量三相电压是否平衡；检查接地线是否连接牢固、接地良好，避免接地不良导致的故障。若发现电源线松动、氧化，重新接线、打磨接线端子；若电源线损坏，更换电源线；若输入电压异常，排查电网、变压器故障。
2. 控制线排查：检查驱动器与外部控制器（如PLC）之间的控制线，确认接线是否正确、牢固，有无断线、接错引脚的情况；拔掉控制线插头，检查插头引脚是否氧化、弯曲，若有氧化，打磨引脚；若有断线，重新接线或更换控制线；检查控制线屏蔽层是否完好，避免电磁干扰。
3. 电机线与编码器线排查：检查驱动器与伺服电机之间的电机线，确认U、V、W三相接线是否正确、牢固，有无断线、短路的情况；拔掉电机线插头，用万用表测量电机绕组电阻，确认电机是否正常（若电阻为无穷大，说明电机绕组断线；若电阻为0，说明电机绕组短路）；检查编码器线接线是否正确、牢固，有无断线、接错的情况，拔掉编码器线插头，检查插头引脚是否完好，编码器是否正常（可通过替换编码器测试）。
4. 面板排查：观察驱动器面板是否有指示灯亮起、有无蜂鸣提示，若面板无任何显示，检查面板与控制模块的连接线是否松动、虚焊，可重新插拔连接线；若面板指示灯亮但按键无反应，检查按键是否损坏，可通过万用表测量按键通断情况。

第二步：内部故障排查与维修（外部排查无异常后）

若外部排查无异常，说明故障位于驱动器内部模块，需拆解驱动器，逐一排查电源模块、控制模块、功率模块、保护模块等，定位故障点并进行维修。拆解驱动器时，需小心操作，避免损坏内部线路与元件，拆解步骤：先拆除驱动器外壳固定螺丝，取下外壳，观察内部有无明显的损坏迹象（如元件炸裂、鼓包、漏液、烧焦、线路断线），再按照“电源模块→控制模块→功率模块→保护模块”的顺序排查。

1. 电源模块故障维修

电源模块故障是开机无反应的最常见原因，排查时先通过直观观察，再用万用表、示波器检测，定位故障点并维修。

• 直观观察：打开驱动器外壳后，首先观察电源模块，查看有无元件炸裂、鼓包、漏液、烧焦的迹象，重点观察保险丝、滤波电容、开关管、整流桥。若发现保险丝熔断，说明存在短路故障；若发现电容鼓包、漏液，说明电容损坏；若发现开关管、整流桥引脚烧焦，说明元件烧毁。
• 保险丝故障维修：若保险丝熔断，先拔掉电源模块输入端的电源线，用万用表测量电源模块内部是否存在短路（测量电源模块输出端与接地端的电阻，若电阻为0，说明存在短路），排查短路原因（如开关管、整流桥、电容损坏），更换损坏的元件后，再更换与原规格一致的保险丝，不可随意更换容量更大的保险丝，否则会失去保护作用，导致故障扩大。
• 滤波电容故障维修：若发现滤波电容鼓包、漏液、损坏，用热风枪拆下损坏的电容，选择与原电容容量、电压一致的电解电容（注意电容的正负极），用电烙铁焊接到原位置，焊接时确保焊点牢固，避免虚焊；焊接完成后，用万用表测量电容两端的电压，确认滤波效果正常。
• 开关管、整流桥故障维修：用万用表测量开关管、整流桥的通断情况，若测量结果显示开路或短路，说明元件损坏。用热风枪拆下损坏的开关管、整流桥，选择与原规格一致的元件，焊接到原位置，焊接时注意散热，避免元件因焊接温度过高损坏；焊接完成后，用万用表测量元件通断情况，确认焊接正常。
• 电源管理芯片故障维修：若直观观察发现电源管理芯片炸裂、引脚烧焦，或测量电源模块输出电压异常（无输出、电压波动过大），说明芯片损坏。用热风枪拆下损坏的芯片，查找与原芯片型号一致的备用芯片，焊接到原位置，焊接时需精准对位，避免引脚虚焊、连锡；焊接完成后，接通电源，用万用表测量电源模块输出电压，确认电压稳定在额定值（如DC24V、DC5V）。
• 散热故障维修：若电源模块散热风扇损坏（不转动、有异响），更换与原规格一致的散热风扇；若散热片积尘过多、散热通道堵塞，用压缩空气、毛刷清理散热片上的积尘，疏通散热通道，确保散热良好。

维修完成后，接通电源，观察电源模块输出电压是否正常，驱动器面板是否有指示灯亮起，若面板指示灯亮起，说明电源模块维修成功，可进入下一步排查；若仍无反应，需重新排查电源模块，确认是否有未发现的损坏元件。

2. 控制模块故障维修

控制模块故障表现为面板指示灯亮但无法进入就绪状态、指示灯闪烁故障代码，或开机后立即停机，排查时需结合万用表、示波器检测，定位故障点。

• 直观观察：观察控制模块上的CPU、存储芯片、接口芯片，查看有无元件炸裂、虚焊、烧焦的迹象，检查控制模块与电源模块、功率模块、面板的连接线是否松动、断线。
• 微处理器（CPU）故障维修：若CPU炸裂、烧焦，或测量CPU供电电压正常但CPU无反应，说明CPU损坏。由于CPU是控制模块的核心，焊接难度较大，且更换CPU后需重新刷写驱动器参数，建议直接更换控制板（若有备用控制板）；若无备用控制板，需找专业维修人员进行芯片焊接与参数刷写。
• 存储芯片故障维修：用万用表测量存储芯片的供电电压、引脚通断情况，若测量异常，说明芯片损坏；若芯片无损坏，但驱动器自检失败、参数丢失，说明芯片内参数错乱。更换与原规格一致的存储芯片后，刷写驱动器标准参数；若参数可恢复，也可通过驱动器面板或软件重新设置参数，设置完成后重启驱动器，查看是否能正常开机。
• 接口芯片故障维修：用示波器检测接口芯片的输入、输出信号波形，若波形异常或无波形，说明接口芯片损坏。用热风枪拆下损坏的接口芯片，更换与原规格一致的芯片，焊接完成后，重新连接控制线、编码器线，检测信号传输是否正常。
• 控制模块供电故障维修：用万用表测量电源模块输出到控制模块的电压（如DC5V、DC12V），若电压异常，排查电源模块故障；若电源模块输出正常，但控制模块供电电压异常，说明控制模块内部的电压转换芯片损坏，更换电压转换芯片后，重新检测供电电压，确认正常。

3. 功率模块故障维修

功率模块故障表现为驱动器自检时触发过流、过热保护，无法开机，排查时需重点检测IGBT、续流二极管，同时检查散热情况。

• 直观观察：观察功率模块上的IGBT、续流二极管，查看有无元件炸裂、引脚烧焦、漏液的迹象，检查功率模块与电源模块、电机的连接线是否松动、氧化、短路。
• IGBT故障维修：用万用表测量IGBT的栅极、集电极、发射极之间的通断情况，若测量结果显示开路或短路，说明IGBT损坏。用热风枪拆下损坏的IGBT，选择与原规格一致的IGBT（注意额定电流、电压），焊接到原位置，焊接时注意散热，避免焊接温度过高损坏IGBT；焊接完成后，用万用表测量IGBT通断情况，确认焊接正常。
• 续流二极管故障维修：用万用表测量续流二极管的通断情况（二极管具有单向导电性），若测量结果显示开路或双向导通，说明二极管损坏。用热风枪拆下损坏的二极管，更换与原规格一致的二极管，焊接完成后，重新检测二极管通断情况。
• 散热故障维修：检查功率模块的散热风扇是否正常转动、散热片是否积尘过多，若风扇损坏，更换散热风扇；若散热片积尘，清理积尘，疏通散热通道，确保功率模块散热良好。
• 接线故障维修：若功率模块与电源模块、电机的连接线松动、氧化，重新接线，打磨接线端子，确保接线牢固、接触良好；若连接线短路，更换连接线，排查短路原因，避免再次损坏功率模块。

4. 保护模块故障维修

保护模块故障表现为驱动器误保护、无法开机，或无保护功能导致元件损坏，排查时需检测保护电路元件与保护模块芯片。

• 直观观察：观察保护模块上的过流检测电阻、过压检测二极管、过热检测传感器，查看有无元件损坏、烧焦的迹象，检查保护模块与控制模块、功率模块的连接线是否松动。
• 保护电路元件故障维修：用万用表测量过流检测电阻、过压检测二极管、过热检测传感器的参数，若参数异常，说明元件损坏，更换与原规格一致的元件，焊接完成后，重新检测参数，确认正常。
• 保护模块芯片故障维修：若保护模块芯片炸裂、烧焦，或测量芯片供电正常但芯片无反应，说明芯片损坏。用热风枪拆下损坏的芯片，更换与原规格一致的芯片，焊接完成后，重启驱动器，查看是否仍有误保护现象，确认保护模块工作正常。

5. 其他内部故障维修

• 内部线路故障维修：若发现驱动器内部线路松动、虚焊、断线，重新焊接线路，确保线路连接牢固；若线路损坏，更换线路，避免线路短路、断路。
• 面板故障维修：若面板无显示、按键无反应，检查面板与控制模块的连接线，重新插拔连接线，确保连接牢固；若连接线正常，检查面板指示灯、按键，更换损坏的指示灯、按键，或直接更换面板。

第三步：维修后测试（关键步骤）

故障维修完成后，需进行全面测试，确认驱动器无故障，能够正常开机、运行，避免维修不彻底导致故障复发。测试步骤如下：

1. 静态测试：接通驱动器外部电源，观察面板指示灯是否正常亮起，有无故障代码显示；用万用表测量电源模块、控制模块、功率模块的输出电压，确认电压稳定在额定值；检查散热风扇是否正常转动，散热效果是否良好。
2. 空载测试：断开驱动器与伺服电机的电机线，启动驱动器，观察驱动器是否能正常进入就绪状态（面板绿灯常亮），有无故障报警；通过驱动器面板或软件设置简单参数（如速度参数），测试驱动器控制功能是否正常。
3. 带载测试：连接伺服电机，接通电源，启动驱动器，驱动电机空载运转，观察电机运转是否平稳，有无异响、抖动；测量电机转速、电流，确认符合额定要求；测试驱动器的正反转、调速功能，确认正常；运行一段时间（如30分钟），检查驱动器各模块温度，确认散热良好，无故障报警。
4. 故障模拟测试：模拟外部故障（如电源线松动、控制线断线），观察驱动器是否能正常触发保护机制，避免无保护导致故障扩大；故障排除后，驱动器是否能正常重启、运行。

若所有测试均正常，说明驱动器维修成功，可投入使用；若测试过程中出现故障报警，需重新排查故障点，直至测试正常。

三、维修注意事项与故障排查技巧

（一）维修注意事项

横河伺服驱动器内部结构精密，电子元件种类繁多，维修过程中需严格遵循以下注意事项，避免故障扩大，确保维修安全、高效：

1. 严禁带电操作：维修前必须切断所有外部供电，拔掉所有连接线，等待内部电容充分放电（5-10分钟），严禁在通电状态下拆解驱动器、触碰内部元件，避免触电、元件烧毁。
2. 配件规格必须一致：更换保险丝、电容、芯片、IGBT等元件时，必须选择与原规格一致的配件，不可随意更换容量、电压、电流更大或更小的配件，否则会导致元件损坏、故障复发，甚至引发安全事故。
3. 焊接操作规范：焊接元件时，需控制焊接温度与时间，避免焊接温度过高、时间过长，损坏元件；焊接芯片时，需精准对位，避免引脚虚焊、连锡，焊接完成后，用放大镜检查焊点，确认焊接牢固。
4. 避免静电冲击：维修过程中，需做好静电防护，避免人体静电损坏内部精密芯片（如CPU、接口芯片），可佩戴防静电手环，接触芯片前先释放人体静电。
5. 不盲目拆解：外部排查无异常后，再拆解驱动器内部模块，拆解时需小心操作，避免损坏内部线路、元件，拆解顺序与安装顺序相反，做好拆解记录，便于后续组装。
6. 维修后必须测试：故障维修完成后，必须进行静态测试、空载测试、带载测试，确认驱动器无故障，能够正常运行，避免维修不彻底导致故障复发，影响生产。
7. 专业维修原则：若故障较为复杂（如CPU损坏、控制板故障），或自身缺乏维修经验，切勿盲目维修，应找专业的伺服驱动器维修人员或横河官方售后进行维修，避免故障扩大，造成更大的经济损失。

（二）故障排查技巧

针对横河伺服驱动器开不了机的硬件故障，结合维修经验，总结以下排查技巧，帮助维修人员快速定位故障点：

1. 看：通过直观观察，快速排查明显故障。观察驱动器面板指示灯状态（无显示、闪烁、常亮），判断故障大致范围；观察内部元件，有无炸裂、鼓包、漏液、烧焦、松动的迹象，重点观察电源模块、功率模块的核心元件。
2. 听：开机后，听驱动器有无蜂鸣提示、风扇转动声音，若无任何声音，大概率是电源模块故障；若有异响（如风扇卡顿声），大概率是散热风扇故障。
3. 测：用万用表、示波器等工具，精准检测各模块的电压、电流、信号波形，定位故障点。如测量电源模块输出电压，判断电源模块是否正常；测量IGBT、二极管通断，判断功率器件是否损坏；测量控制模块信号波形，判断控制模块是否正常。
4. 换：采用“替换法”，快速排查故障模块。若怀疑某一模块（如电源模块、控制板）故障，可更换备用模块，若更换后驱动器正常开机，说明该模块故障；若怀疑某一元件（如电容、芯片）故障，可更换备用元件，确认故障是否解决。替换法适用于缺乏精准检测工具，或故障点难以定位的情况。
5. 分：采用“分段排查法”，逐步缩小故障范围。将驱动器分为外部连接、电源模块、控制模块、功率模块四个部分，逐一排查，排除无故障部分，重点排查有故障嫌疑的部分，提高排查效率。
6. 查故障代码：若驱动器面板显示故障代码，可结合横河伺服驱动器说明书，查找故障代码对应的故障原因，针对性排查，无需盲目检测。如显示“OC”（过流），重点排查功率模块、电机线、电机；显示“OV”（过压），重点排查电源模块、输入电压。

四、总结

横河伺服驱动器开不了机的硬件故障，核心集中在电源模块、控制模块、功率模块、外部连接及保护模块五大类，其中电源模块故障最为常见，多由保险丝熔断、电容损坏、开关管烧毁等原因导致。维修时需遵循“先外部后内部、先简单后复杂、先直观后检测”的原则，优先排查外部连接故障，再拆解内部模块，结合万用表、示波器等工具定位故障点，更换损坏元件，维修后必须进行全面测试，确保驱动器正常运行。

做好日常维护工作，是降低开机故障发生率的关键，通过定期清洁、检查供电、检查散热、检测参数、维护环境等措施，可有效延长驱动器使用寿命，减少停机损失。同时，操作人员需规范操作，维修人员需积累维修经验，掌握故障排查技巧，针对不同类型的故障，采取针对性的维修方法，提高维修效率，快速恢复设备运行。
