海德汉编码器短路故障维修指南

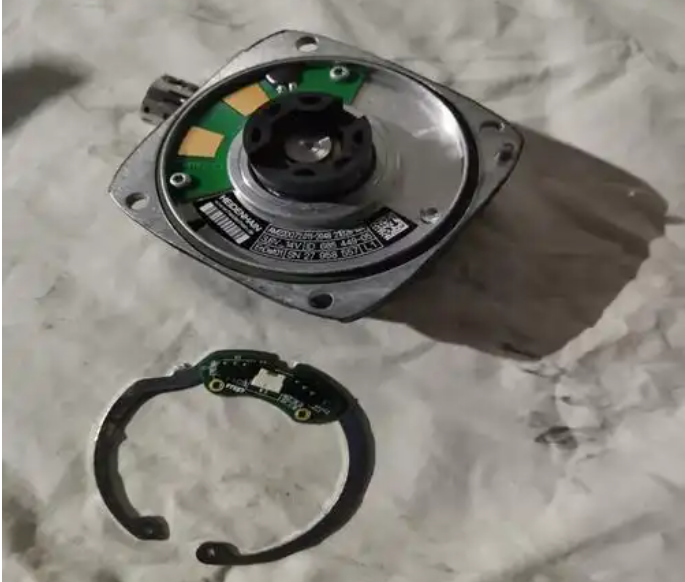

海德汉编码器短路故障维修指南：4月18日，我们收到一位来自广东的客户询问海德汉编码器出现短路故障如何处理，我们公司先进行了初步判断，在客户将故障的设备邮寄过来后高效的解决了问题。海德汉编码器作为精密测量和控制的核心部件，在工业自动化领域发挥着重要作用。然而，短路故障是编码器常见的问题之一，可能导致设备停机、精度下降甚至系统损坏。

海德汉编码器短路故障概述

海德汉编码器是现代工业自动化系统中的关键组件，广泛应用于数控机床、机器人、伺服系统等高精度设备。编码器短路故障是导致设备停机和生产中断的常见原因之一，了解其基本表现和影响对快速诊断和修复至关重要。

短路故障的表现通常包括：

系统报警：伺服驱动器显示编码器故障代码，如”编码器错误”或”信号丢失”

运动异常：电机运行不稳定，出现位置漂移或速度波动，运动精度显著降低

发热严重：编码器或电机温度异常升高，可能触发过载保护

无法启动：设备完全不能运行或频繁停机

这些故障不仅影响生产效率，长期未解决还可能导致更严重的设备损坏。海德汉编码器短路故障的发生率较高，在维修实践中约占编码器总故障的30%以上。故障可能源于编码器内部电路，也可能由外部因素引起，因此需要系统化的诊断方法。

短路的影响范围从轻微的信号干扰到完全的设备瘫痪不等。轻微的短路可能仅导致信号不稳定，表现为间歇性故障；严重的短路则可能烧毁编码器内部电路或连接的伺服驱动器接口电路。

海德汉编码器短路常见原因分析

海德汉编码器短路故障可能由多种因素引起，准确识别根本原因是成功维修的关键。根据维修实践和厂商技术资料，可将短路原因分为内部因素和外部因素两大类，每类又可细分为若干具体原因。

环境因素是导致编码器短路的常见外部原因：

潮湿侵入：工作环境湿度过高可能导致水汽渗入编码器内部，引起电路板短路。这种情况在金属加工车间等环境尤为常见，冷却液飞溅也是潜在风险。

温度极端：长期高温工作会加速编码器内部元件老化，绝缘性能下降；而温度剧烈变化可能导致凝露形成。

机械振动：过大的振动会使内部连接松动，导致导线绝缘破损或元件引脚短路。

电缆与连接问题是编码器短路故障中最常见的因素，约占故障案例的40%：

电缆破损：编码器电缆长期弯折、挤压或受外力拉扯可能导致绝缘层破损，导线间短路。

接头问题：插头接触不良或氧化会产生电弧，最终导致短路；不规范的接线也可能引起相间短路。

屏蔽失效：屏蔽线脱落或接地不良会引入干扰，严重时可导致信号线与电源线短路5。

电源异常是另一大类短路诱因：

电压波动：电源电压超过编码器额定范围可能击穿内部元件。

+5V电源下降：当供电电压低于4.75V时，编码器电路可能工作异常，产生类似短路的症状。

电源反接：极性接反会直接导致电源回路短路，可能永久损坏编码器。

内部元件故障是编码器自身的质量问题或老化表现：

电路板污染：灰尘、油污积累在电路板上可能形成导电通路。

元件击穿：电容、电阻或集成电路因过压、过流而损坏，形成短路。

光栅污染：虽然不直接导致电气短路，但会使信号异常，系统可能误判为短路故障。

安装不当也会间接导致短路问题：

轴连接偏差：编码器轴与驱动轴不同心会产生额外应力，长期运行可能导致内部结构变形短路。

固定不牢：编码器松动会产生振动，加速内部连接失效。

过载运行：超过轴允许最大负载会损坏轴承，碎片可能导致内部短路。

海德汉编码器短路维修方案

确定海德汉编码器短路故障的具体原因后，需要采取针对性的维修措施。根据短路位置和严重程度的不同，维修方案从简单的清洁处理到复杂的电路板修复不等。

电缆及连接器维修是最常见的修复工作：

电缆更换：对于绝缘破损或内部短路的电缆，应整根更换而非局部修补。选择原厂或同等质量的屏蔽电缆，确保芯线规格匹配。

接头处理：氧化或腐蚀的插头触点可用电子清洁剂清洗，严重损坏的应更换整个连接器。重做接头时注意线序正确，压接牢固。

屏蔽层修复：检查电缆屏蔽网是否完整，重新焊接脱落的屏蔽线，确保单端良好接地。

应力消除：在电缆入口处增加应力消除装置，防止反复弯折导致内部导线破损。

电源问题解决方案针对供电异常导致的故障：

电源修复：检查并修复伺服驱动器的编码器供电电路，更换滤波电容等老化元件。

稳压措施：在电源回路增加稳压模块，确保电压波动不超过±5%。

电池更换：绝对式编码器电池电压不足时，更换新电池后需执行参考点复位操作。
