ABB变频器输出缺相故障维修指南

来源:川乾科技
2025-06-13 10:54

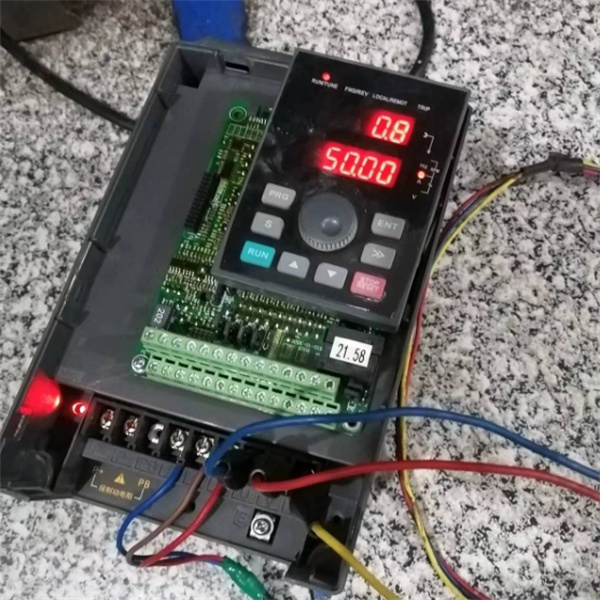

ABB变频器输出缺相故障维修指南:ABB变频器作为工业自动化领域的核心设备,其稳定运行对生产线至关重要。输出缺相故障是ABB变频器常见问题之一,表现为电机运行异常、振动噪音增大,严重时可能导致设备损坏。我们公司有着丰富的维修ABB变频器的经验,欢迎来电咨询。

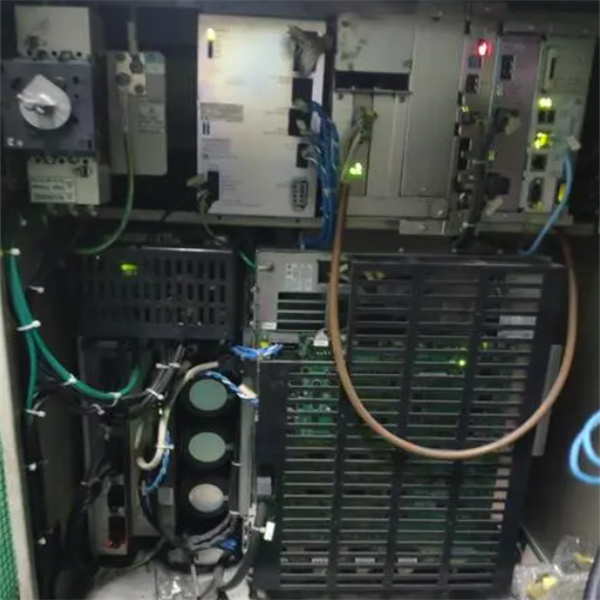

输出缺相故障的常见原因

ABB变频器输出缺相故障是指变频器输出的三相电源中有一相或多相无法正常供电的情况,这种故障会严重影响电机运行和设备稳定性。根据维修实践和ABB变频器的技术特性,输出缺相故障通常由以下几个方面的原因引起:

输出线路问题:输出端子排接线螺丝松动或脱落、输出电抗器接线端子未固定、输出电缆断路或接触不良、输出电缆绝缘损坏导致短路或接地。这些物理连接问题是最常见的输出缺相原因,特别是在振动较大的工业环境中,螺丝容易松动。

功率模块故障:IGBT模块单相损坏、驱动电路异常导致某相无法正常工作、功率模块散热不良导致过热损坏。功率模块作为变频器的核心部件,其故障会直接导致输出缺相。特别是长期过载运行或环境温度过高时,功率模块容易损坏。

电机问题:电机绕组开路(断线)、电机绕组短路或接地、电机接线盒内端子松动或烧毁。电机本身故障也会表现为变频器输出缺相,因为变频器检测到异常后会保护性关闭相应输出。

控制板故障:PWM信号生成电路异常、驱动信号隔离光耦损坏、电流检测电路故障导致误保护。控制板问题可能导致某一相驱动信号无法正常传送至功率模块。

参数设置错误:电机参数设置不当导致电流不平衡、输出频率限制过低导致电机无法正常启动。虽然不常见,但错误的参数设置也可能导致类似缺相的现象。

环境因素:变频器散热不良导致过热保护、导电粉尘造成线路间短路、湿度过高引发电气部件腐蚀。恶劣的工作环境会加速变频器部件老化,增加缺相故障风险。

了解这些潜在原因有助于技术人员在诊断时快速定位问题所在。在实际维修中,统计表明约40%的输出缺相故障源于输出线路连接问题,30%来自功率模块损坏,20%由电机故障引起,剩余10%则可能涉及控制板或其他因素。因此,维修时应按照从简单到复杂的顺序进行检查,先排除线路连接等外部问题,再深入检查变频器内部部件。

输出缺相故障的诊断方法

准确诊断ABB变频器输出缺相故障需要系统性的方法和专业的检测手段。根据故障的不同表现和可能的原因,技术人员可以采用以下诊断流程来定位问题根源:

观察故障现象与代码:ABB变频器在发生输出缺相故障时通常会显示特定故障代码,如”3381″表示输出缺相。同时观察电机运行状态,缺相时电机通常会出现剧烈振动、异常噪音或无法启动等现象。记录这些初始症状对后续诊断至关重要。

断电检查输出线路:切断变频器电源后,首先检查输出端子排接线螺丝是否紧固,输出电抗器的接线端子是否牢固。使用万用表通断档测量输出线路(U、V、W相)的导通性,检查是否有断路情况。同时检查输出电缆绝缘是否完好,有无短路或接地现象。

电机绕组检测:断开电机与变频器的连接,使用兆欧表测量电机绕组对地绝缘电阻(应大于1MΩ),用万用表测量三相绕组直流电阻(三相平衡度偏差应小于2%)。这些测试可以判断电机是否存在绕组开路、短路或接地故障。

变频器空载测试:断开所有输出负载,启动变频器运行,使用示波器或真有效值万用表测量输出端三相电压。正常状态下三相输出电压应平衡(偏差<3%)。如果空载时仍有一相无输出或输出异常,则可确定变频器内部存在故障。

功率模块检测:对于怀疑有问题的功率模块,可采用”闻、看、摸”的初步检查方法:闻是否有烧焦气味;看模块表面是否有变色、裂纹或鼓包;断电一段时间后摸模块表面温度是否异常高。更精确的检测需要使用万用表二极管测试档测量IGBT模块各相的导通特性,或使用专业功率模块测试仪进行全面评估。

驱动电路检查:如果功率模块正常但某相仍无输出,需检查该相对应的驱动电路。包括检测驱动电源电压是否正常、驱动光耦(如A3120)是否工作正常、驱动电阻和电容有无损坏等。使用示波器观察各相PWM驱动信号的波形是否一致。

电流传感器验证:部分ABB变频器通过电流传感器检测输出电流实现缺相保护。检查电流传感器输出信号是否正常,相关检测电路(如运算放大器、比较器等)是否工作正常。异常电流检测信号可能导致误报缺相故障。

在实际诊断过程中,建议按照”先外部后内部、先简单后复杂”的原则逐步排查。统计显示,系统性的诊断流程可以将平均故障定位时间缩短40%以上。对于复杂的故障情况或不确定的检测结果,建议联系ABB专业技术支持或授权维修中心,避免因误判导致不必要的部件更换或二次损坏。

输出缺相故障的维修步骤

确定ABB变频器输出缺相故障的具体原因后,需要采取针对性的维修措施。根据故障源的不同位置和性质,维修步骤也有所差异。以下是针对各类输出缺相故障的详细维修方法:

输出线路维修:发现端子排螺丝松动时,使用合适的螺丝刀或扳手重新紧固,确保接触良好。对于输出电抗器接线端子松动的情况,同样需要紧固固定螺丝。如果输出电缆存在断路或绝缘损坏,应更换同规格的新电缆,电缆截面积需符合变频器输出电流要求。更换电缆后,确保接线端子压接牢固,避免接触电阻过大。

功率模块更换:确认IGBT模块损坏后,选择与原型号完全相同的替换模块(citation:5]。更换前确保变频器完全断电,并等待母线电容充分放电(可测量直流母线电压确认)。拆卸损坏模块时注意记录各连接线的位置,安装新模块时均匀涂抹导热硅脂,确保散热良好。更换后先不接负载,上电测试各相输出是否正常。

驱动电路修复:若检测发现某相驱动电路异常,如光耦A3120损坏,需更换同型号光耦。检查驱动电源电压是否正常(通常为+15V和-8V左右),异常时需排查开关电源相关电路。驱动电阻变值或电容失效也需要更换,确保各相驱动参数一致。修复后使用示波器验证各相驱动信号波形是否正常。

控制板维修:对于控制板导致的输出缺相,重点检查PWM生成电路和电流检测电路。使用示波器检查控制板输出的PWM信号是否正常。电流检测电路异常可能导致误报缺相,需检查相关运放、比较器及基准电压。复杂控制板故障建议送专业维修机构处理或更换整板。

电机问题处理:电机绕组开路时,小型电机可考虑重新绕线,大型电机可能需要更换。电机接线盒内端子松动或烧毁可进行清洁和重新紧固,严重烧毁需更换接线盒组件。维修后测量电机绝缘电阻和三相直流电阻,确保符合标准后再连接变频器。

散热系统维护:清理变频器散热风道内的灰尘和杂物,确保通风良好。检查冷却风扇运转是否正常,必要时更换。对于使用散热片的功率模块,检查散热片与模块接触是否良好,必要时重新涂抹导热硅脂。环境温度高的场所可考虑增加外部通风或空调降温。
