欧姆龙PLC无输出硬件维修方法详解

欧姆龙PLC无输出硬件维修方法详解：欧姆龙PLC（可编程逻辑控制器）作为工业自动化领域的核心控制设备，其稳定运行对整个生产系统至关重要。然而在实际应用中，PLC输出模块无响应的硬件故障时有发生，导致设备停机和生产中断。我们公司有着丰富的维修PLC的经验，欢迎来电咨询。

常见硬件故障原因分析

欧姆龙PLC无输出故障的硬件原因多种多样，需要系统性地进行分析和排查。根据实际维修案例和专业技术资料，可将主要硬件故障原因归纳为以下几类：

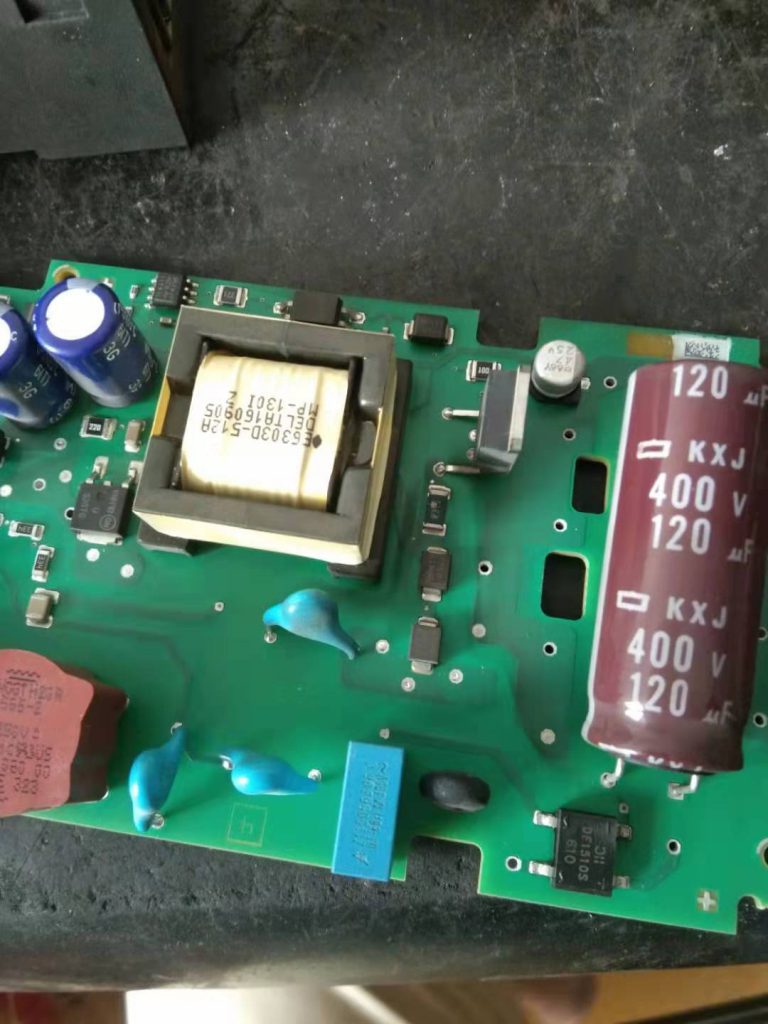

电源系统故障是导致PLC无输出的首要原因。欧姆龙PLC需要稳定的工作电压，当电源模块出现问题时，整个系统或部分模块可能无法正常工作。具体表现为电源指示灯不亮、输出电压不稳定或无输出。常见电源故障包括：电源电路损坏（如整流桥、滤波电容失效）、变压器烧毁、电源线断路或接触不良，以及内置24V电源过载（非-A型PLC无内置24V输出功能）。特别值得注意的是，某些型号的PLC（如CS、C200H系列）由于地线端噪音冲击或外部输出端噪音窜入，也可能导致电源相关故障。

输出模块硬件损坏是另一类常见故障原因。输出模块直接控制外部执行器件，承受着较大的电流和电压冲击。典型的输出模块故障包括：输出通道的驱动IC（如LT1490集成块）损坏、输出继电器触点烧蚀、输出晶体管击穿、光耦隔离器件失效等。这些损坏可能由于过电压输入、浪涌冲击导致±15V回路损坏（如保险丝、变压器等），或输出端噪音、短路等原因导致内部（输出端、选通回路）±15V、0V短路。在多通道输出模块中，可能表现为部分通道正常而其他通道无输出。

通信接口故障也会导致PLC无输出现象。虽然这类故障更多表现为软件或通信问题，但硬件层面的通信接口损坏同样不可忽视。通信故障可能表现为PLC与其他设备无法正常通信，指示灯异常闪烁。硬件原因包括：通信端口物理损坏、通信芯片烧毁、通信线路断路或短路，以及通信隔离器件失效等。对于网络型PLC，网络接口模块的硬件故障也会导致整个系统输出异常。

扩展模块连接问题是分布式PLC系统中常见的故障点。欧姆龙PLC通过扩展总线连接各种I/O模块，当总线连接器接触不良、扩展电缆损坏或终端电阻配置错误时，可能导致部分或全部扩展模块无法正常工作，进而表现为无输出状态。这类故障通常伴有总线通信错误指示灯亮起，需要仔细检查各连接点的物理状态和电气特性。

CPU模块故障虽然相对少见，但一旦发生将导致整个PLC系统瘫痪。CPU模块硬件故障可能表现为所有输出均无响应，同时伴有故障指示灯亮起或显示屏报错。CPU故障的原因包括：电源管理芯片损坏、时钟电路异常、存储器芯片失效以及处理器本身故障等。这类故障通常需要专业维修或模块更换。

输出模块故障排查与修复

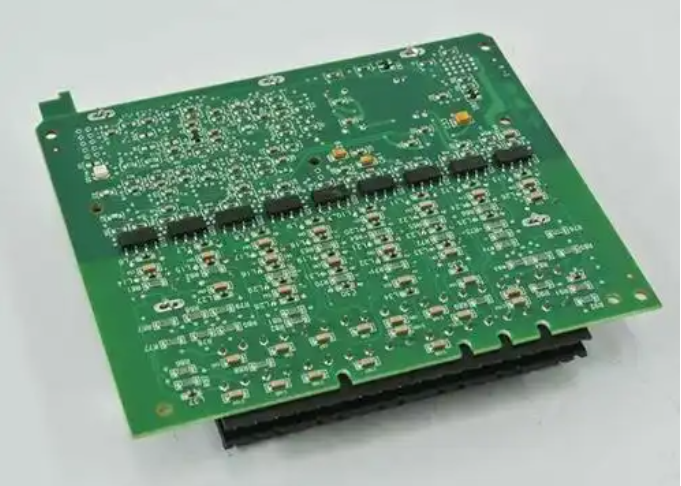

输出模块作为PLC与执行机构之间的桥梁，其可靠性直接关系到控制系统的正常运行。欧姆龙PLC输出模块故障是导致无输出现象的常见原因，需要系统性的排查与修复方法。根据模块类型不同（继电器型、晶体管型、模拟量型等），故障表现和维修方法也有所差异。

故障现象初步分析是输出模块维修的起点。不同类型的输出模块故障往往表现出不同的症状：继电器输出模块可能出现触点粘连或完全不通；晶体管输出模块可能表现为通道完全无输出或输出不稳定；模拟量输出模块（如CJ1W-DA041）可能出现部分通道正常而其他通道无输出。通过观察故障现象和指示灯状态，可以初步判断故障性质。例如，当模块状态指示灯正常但特定通道无输出时，通常指向该通道的驱动电路故障；若整个模块不工作且指示灯异常，则可能是模块电源或总线通信问题。

模块基础检查包括外观检查和简单电气测试。首先检查输出模块的外观是否有明显损坏，如烧焦痕迹、元件爆裂或连接器氧化等。然后使用万用表测量模块供电端子电压，确保工作电源（如DC24V、DC5V等）正常。对于有外接24V电源的模块，还需检查外部电源是否正常接入。同时，应检查输出端子的接线是否正确牢固，排除因接线错误导致的”伪故障”。特别注意输出端是否存在短路现象，这可能导致模块保护或硬件损坏。

通道隔离测试有助于准确定位故障点。断开所有外部负载连接，通过PLC编程软件强制对应输出点ON/OFF，观察输出指示灯变化和实际端子电压。对于继电器输出模块，可以听到触点动作声音；晶体管输出模块可用万用表测量输出电压变化；模拟量输出模块则需要测量输出电流或电压值是否符合设定。如果强制操作时指示灯变化正常但实际输出异常，则可确定模块内部驱动电路故障；若指示灯也不变化，则可能是前级控制信号或模块逻辑电路问题。

元件级维修适用于有一定电子维修经验的技术人员。拆开故障输出模块后，首先进行目视检查，寻找明显损坏的元件（如烧毁的电阻、鼓包的电容等）。然后根据模块电路图，重点检查以下部位：输出驱动IC（如模拟量模块中的LT1490集成块）、输出晶体管或MOS管、光耦隔离器件、保护二极管等。使用万用表测量可疑元件的电阻、二极管压降等参数，与正常值比较判断好坏。对于多通道模块，可采用元件对调法判断，如将怀疑损坏的LT1490芯片换到正常通道测试，这种方法在不具备备件时尤为实用。

模拟量输出模块专项维修需要特别注意。模拟量输出模块（如CJ1W-DA041）的故障通常表现为输出电流/电压不稳定或完全无输出。这类模块通常采用专用D/A转换芯片和精密放大电路，维修时应重点检查：D/A转换器工作电压、基准电压源、输出运放电路以及外部元件（三极管、电阻等）。在维修案例中，曾发现模拟量模块的1、4通道无输出，经检测为LT1490集成块损坏，更换后故障排除。模拟量模块维修后通常需要进行校准，确保输出精度符合要求。

继电器输出模块触点维护是延长使用寿命的有效措施。继电器输出模块最常见的故障是触点氧化或烧蚀，导致接触电阻增大或完全不通。对于轻微氧化的触点，可以使用专用触点清洁剂处理；严重烧蚀的触点则需要更换继电器。更换时应注意继电器型号和参数（线圈电压、触点容量等）必须与原装一致。同时，对于控制感性负载（如电磁阀、接触器等）的输出点，应检查是否配备了适当的灭弧电路（如RC吸收回路、续流二极管等），避免触点过早损坏。

模块更换注意事项当输出模块无法修复时需要整体更换。选择替代模块时务必确认型号完全匹配，特别是电压等级和输出类型（继电器/晶体管）。安装新模块前应先断电，按照手册要求设置模块地址和跳线（如有）。更换后需重新下载硬件配置和程序，并进行全面测试。值得注意的是，某些欧姆龙PLC系列（如CS、C200H）的模块可能需要特殊的安装步骤或固件升级，应参考对应型号的技术文档。

输出模块的预防性维护可以显著降低故障率。定期检查输出模块的工作状态，监测发热情况；对于高频动作的输出点，建议定期检查触点状态或考虑使用晶体管输出模块；保持模块清洁，防止粉尘积累导致散热不良；在易受干扰的环境中，确保输出信号线使用屏蔽线且正确接地1。此外，合理设计控制程序，避免输出点频繁开关，也能有效延长输出模块使用寿命。

输出模块维修完成后，必须进行全面功能测试。先进行空载测试，验证各通道是否能正常响应程序控制；然后接入实际负载，测试带载能力；对于模拟量输出模块，还需验证输出线性度和精度。建议记录测试结果和维修措施，建立设备维修档案，为后续维护提供参考依据。同时，应分析故障根本原因，采取针对性改进措施，避免同类故障重复发生。
