岛津真空泵抽不出液体硬件故障维修案例介绍

岛津真空泵抽不出液体硬件故障维修案例介绍：岛津真空泵作为精密流体传输与真空抽取设备，广泛应用于化工、医药、环保、实验室检测等多个领域，其稳定运行直接决定实验与生产效率。抽不出液体是岛津真空泵最常见的硬件故障之一，表现为设备正常启动后，无液体吸入或排出，不仅会导致作业中断，还可能因故障扩大造成泵体内部零件磨损、密封失效等二次损坏。

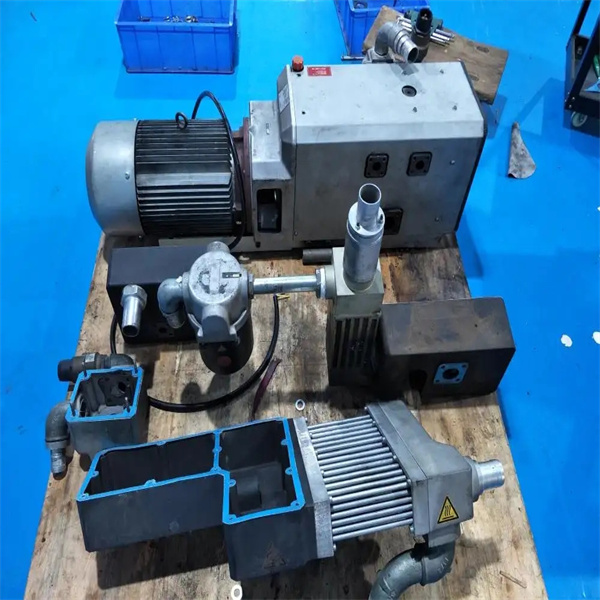

一、抽不出液体硬件故障原因

经大量维修实践统计，岛津真空泵抽不出液体的硬件故障主要集中在吸入管路、密封系统、泵体核心部件、动力传输系统及辅助部件五大类，不同故障点的发生概率、表现特征存在明显差异，具体解析如下：

（一）吸入管路堵塞或进气

吸入管路是液体进入泵体的核心通道，其堵塞或进气会直接导致液体无法正常吸入，是此类故障的最主要诱因，常见故障点包括：

1. 吸入管路堵塞：吸入管路内进入杂质（如固体颗粒、絮状物、结晶物），或管路内壁结垢、附着粘稠物质，会导致管路截面积缩小，甚至完全堵塞，液体无法通过。此类故障多发生在化工介质传输、污水处理等场景，尤其是当介质含杂质较多、粘度较大时，杂质易在管路弯头、阀门处堆积，长期未清理则会形成堵塞。此外，吸入滤网（若有）长期使用后，滤网孔隙被杂质堵塞，也会阻碍液体吸入，这是实验室小型岛津真空泵的高发故障点。

2. 吸入管路进气：吸入管路存在破损、接口密封不严，或管路连接松动、法兰密封垫老化，会导致空气进入管路内部。由于真空泵的工作原理是依靠内部腔体容积变化产生负压，吸入空气后会破坏泵内负压环境，导致负压不足，无法将液体从容器中吸入泵体。若进气量较大，还可能出现泵体空转、无吸力的现象，同时伴随泵体振动、噪音异常等问题。

3. 吸入管路安装不当：吸入管路过长、弯头过多，会增加液体流动阻力，导致吸入压力不足；管路坡度设置不合理，液体易在管路内滞留、沉积，进而引发堵塞；吸入管口未完全浸入液体中，或管口被容器底部杂质掩埋，会导致泵体吸入空气而非液体，表现为抽不出液体。

（二）密封系统故障

岛津真空泵的密封系统分为动密封（如轴封）和静密封（如法兰密封、端盖密封），其核心作用是保证泵体内部的密封性，防止空气进入、液体泄漏，密封失效会直接破坏泵内负压，导致抽不出液体，常见故障点：

1. 轴封损坏：轴封是泵轴与泵体之间的关键密封部件，常见类型有机械密封、填料密封。长期运行后，机械密封的动环、静环磨损、变形，或密封面有划痕、杂质附着，会导致密封失效；填料密封的填料老化、磨损、松动，或填料压盖压紧力不足，会导致泵轴转动时出现间隙，空气从间隙进入泵体，破坏负压环境。轴封损坏后，除了抽不出液体，还可能伴随泵轴处液体泄漏、泵体发热等现象。

2. 静密封件老化或损坏：泵体端盖、法兰、管路接口处的密封垫（如橡胶垫、氟橡胶垫），长期受介质腐蚀、温度变化影响，会出现老化、硬化、开裂、破损等问题，导致接口密封不严，空气进入泵体。此外，密封垫安装不当（如错位、未压紧），也会造成密封失效，引发进气故障。

3. 泵体密封面损伤：泵体与端盖的密封面长期使用后，若受到碰撞、刮擦，或有杂质附着，会导致密封面不平整，出现缝隙，空气从缝隙进入，破坏泵内负压，影响液体吸入。

（三）泵体核心部件故障

泵体核心部件（如叶轮、转子、阀组、缸体）是真空泵实现液体抽取的关键，其磨损、损坏、卡滞会直接导致泵体无法正常工作，无法抽取液体，常见故障点：

1. 叶轮故障（适用于离心式、叶片式岛津真空泵）：叶轮是产生负压、推动液体流动的核心部件，长期运行后，叶轮叶片会出现磨损、腐蚀、断裂，或叶轮表面附着大量杂质、结垢，导致叶轮转动时无法有效产生负压，液体无法被吸入；若叶轮被异物卡住（如固体颗粒、絮状物），会导致叶轮无法正常转动，泵体空转，无液体抽取。此外，叶轮与泵轴连接松动、键槽损坏，会导致叶轮无法随泵轴同步转动，也会引发抽不出液体的故障。

2. 转子与缸体故障（适用于干式、活塞式岛津真空泵）：转子与缸体之间的间隙过大，会导致泵体内部容积变化无法有效产生负压，液体吸入量急剧下降，甚至无法抽出液体；转子表面磨损、腐蚀，或缸体内壁划伤、结垢，会破坏泵体内部密封性，同时增加转动阻力，影响负压产生；转子被异物卡滞，无法正常转动，会导致泵体无法工作，无液体抽取。对于旋片式真空泵，旋片弹簧损坏、旋片磨损，会使旋片受力不均匀，导致泵腔密封不良，负压不足，进而抽不出液体。

3. 阀组故障：真空泵的吸入阀、排出阀是控制液体进出的关键部件，若吸入阀、排出阀阀芯磨损、变形，或阀座有杂质附着、密封不严，会导致阀门无法正常开启或关闭。吸入阀无法开启时，液体无法进入泵体；排出阀无法关闭时，泵体内部的液体会倒流，无法正常排出，同时破坏负压环境，导致抽不出液体。此外，阀弹簧老化、断裂，会导致阀芯无法复位，也会引发阀组故障。

4. 泵腔磨损或损坏：泵腔长期受介质腐蚀、杂质冲刷，会导致腔体内壁磨损、变薄，或出现裂纹，破坏泵体内部的密封性和容积变化规律，无法有效产生负压，进而无法抽取液体。若泵腔出现严重破损，还可能伴随液体泄漏、泵体振动加剧等问题。

（四）动力传输系统故障

动力传输系统（电机、联轴器、泵轴）负责为泵体提供动力，其故障会导致泵体无法正常转动或转速不足，无法产生足够的负压，进而抽不出液体，常见故障点：

1. 电机故障：电机是真空泵的动力源，若电机无法正常启动，或启动后转速不足、空转，会导致泵体无法正常工作。常见电机故障包括：电机绕组烧毁、短路，导致电机无法通电启动；电机轴承磨损、卡滞，导致电机转动阻力增大，转速下降；电机电源电压不足、接线松动，导致电机输出功率不足，转速达不到额定要求；电机反转，导致泵体内部负压方向错误，无法吸入液体（多因接线错误导致）。

2. 联轴器故障：联轴器连接电机与泵轴，负责传递动力，若联轴器磨损、开裂，或联轴器螺栓松动、脱落，会导致动力传递中断，泵轴无法随电机同步转动，泵体空转，无液体抽取；联轴器不对中，会导致泵轴转动偏心，振动加剧，同时影响动力传递效率，导致泵体转速不足，负压产生不够，无法抽出液体。

3. 泵轴故障：泵轴长期运行后，会出现磨损、弯曲、断裂等问题，泵轴磨损会导致叶轮、转子与泵轴连接松动，无法有效传递动力；泵轴弯曲会导致叶轮、转子转动偏心，与泵体发生摩擦，增大转动阻力，同时破坏泵体内部密封性；泵轴断裂会导致动力传递中断，泵体无法转动，完全无法抽取液体。此外，泵轴轴承磨损、卡滞，也会导致泵轴转动困难，影响泵体正常工作。

（五）辅助部件故障

辅助部件（如底阀、过滤器、压力表、冷却系统）的故障虽发生概率较低，但也会间接导致真空泵抽不出液体，常见故障点：

1. 底阀故障：底阀安装在吸入管路底部，起到防止液体倒流的作用，若底阀阀芯卡死、无法开启，或底阀密封不严、液体倒流，会导致液体无法进入吸入管路，进而无法被泵体抽取；底阀滤网堵塞，会阻碍液体进入，也会引发抽不出液体的故障。

2. 过滤器故障：除了吸入滤网，泵体内部的油过滤器（适用于油式真空泵）、介质过滤器若堵塞，会导致介质流动受阻，同时影响泵体内部润滑、冷却，间接导致泵体工作异常，无法抽取液体；过滤器破损，会导致杂质进入泵体内部，损坏核心部件，进而引发故障。

3. 压力表故障：压力表用于监测泵体进出口压力，若压力表损坏、读数不准，会导致操作人员误判泵内压力状态，无法及时发现负压不足等问题，进而导致故障扩大，表现为抽不出液体；若压力表接口堵塞，也会影响压力监测，间接影响设备操作。

4. 冷却系统故障（适用于大功率、连续运行的岛津真空泵）：冷却系统负责降低泵体温度，若冷却水管堵塞、冷却风扇故障、冷却液不足或变质，会导致泵体温度过高，进而引发泵体密封件老化、核心部件磨损加剧，甚至出现泵体卡死，无法正常抽取液体。此外，油温过高还会导致油质变差，降低润滑和密封性能，间接影响泵体工作。

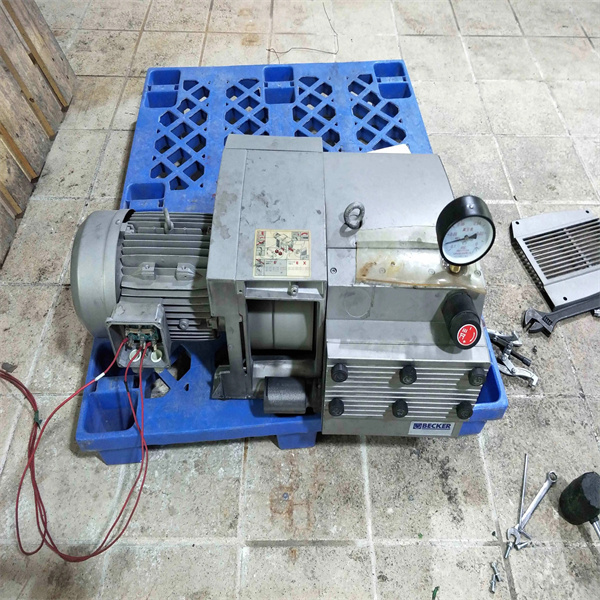

二、硬件故障维修方法与步骤

维修需遵循“先安全、后排查；先简单、后复杂；先外部、后内部”的原则，避免盲目拆解导致二次故障，同时确保维修过程规范、高效，具体步骤如下：

（一）维修前准备

1. 安全防护：佩戴绝缘手套、防护眼镜、防滑鞋，若维修涉及腐蚀性介质，需佩戴防毒面具、防腐蚀手套，避免介质接触皮肤、呼吸道；操作时禁止吸烟、动火，防止易燃介质引发安全事故。

2. 工具准备：数字万用表、压力表、螺丝刀套装、扳手（内六角、梅花、开口）、镊子、焊锡枪、焊锡丝、拆卸工具（拉马、拔销器）、清洗工具（毛刷、高压水枪、专用清洗剂）、校准工具（水平仪、千分表），可选示波器（检测电机运行状态）。

3. 备件准备：同型号密封垫、轴封（机械密封、填料）、叶轮、转子、阀组、滤网、底阀、轴承、联轴器、保险丝等，根据排查结果备用；准备适配的润滑油、冷却液、清洗剂，确保与设备要求相符。

4. 安全操作：维修前必须切断真空泵电源，关闭进出口阀门，放空泵体及管路内的液体（尤其是腐蚀性、有毒介质），用清水冲洗管路和泵体，确认无残留介质后，再进行拆解操作；禁止带电、带压拆解设备，避免触电、介质泄漏等安全隐患。

（二）分步排查与维修

步骤1：外部直观检查（排除简单故障）

1. 检查吸入管路：观察吸入管路是否有破损、弯折、松动，接口处是否有介质泄漏或进气痕迹；检查吸入滤网、底阀，若有杂质堵塞，用毛刷、清洗剂清理，若滤网破损则更换；检查吸入管口是否完全浸入液体中，若未浸入，调整管路高度，确保管口完全浸没，且远离容器底部杂质。

2. 检查设备外观：观察泵体是否有破损、裂纹、介质泄漏，泵轴处是否有液体渗出（判断轴封是否损坏）；观察电机、联轴器是否有松动、异响，电机接线是否牢固，接地是否良好。

3. 检查辅助部件：查看压力表读数，若压力表无读数或读数异常，检查压力表是否损坏、接口是否堵塞，必要时更换压力表；检查冷却系统，查看冷却液液位是否充足、有无变质，冷却风扇是否正常运转，冷却水管是否堵塞。

4. 试运行测试：接通电源，启动真空泵，观察泵体是否正常转动，有无异常振动、噪音；若泵体空转、无吸力，大概率是吸入管路进气或堵塞；若泵体不转动，检查电机、联轴器、泵轴是否故障。

步骤2：吸入管路故障维修

1. 管路堵塞维修：若吸入管路堵塞，先关闭进出口阀门，拆卸管路，用高压水枪冲洗管路内壁，清除杂质、结垢；对于弯头、阀门处的顽固堵塞，用专用清洗剂浸泡后，用毛刷清理，确保管路畅通；若管路内壁结垢严重、无法清理，更换同规格吸入管路；清理或更换吸入滤网、底阀滤网，确保滤网孔隙畅通。

2. 管路进气维修：检查吸入管路接口、法兰、焊缝，若有破损，用焊锡修补或更换管路；若密封垫老化、破损，更换同型号密封垫，重新安装并压紧，确保密封严密；若管路连接松动，拧紧连接螺栓、卡箍，消除间隙；检查管路坡度，调整管路安装角度，避免液体滞留，同时确保管路无漏气点。

3. 安装不当调整：若吸入管路过长、弯头过多，缩短管路长度，减少弯头数量，降低液体流动阻力；调整管路坡度，确保液体能够顺利流向泵体，避免沉积；调整吸入管口位置，确保完全浸入液体中，且远离容器底部杂质。

步骤3：密封系统故障维修

1. 轴封维修：拆卸泵体端盖，取出轴封，若为机械密封，检查动环、静环是否磨损、变形、划痕，若损坏则更换同型号机械密封；安装时，确保密封面清洁、无杂质，涂抹适量润滑油，压紧密封座，确保密封严密；若为填料密封，更换老化、磨损的填料，调整填料压盖的压紧力，确保填料与泵轴贴合紧密，无间隙，同时保证泵轴转动灵活。

2. 静密封维修：拆卸泵体端盖、法兰、管路接口，取出密封垫，若密封垫老化、硬化、破损，更换同型号、同规格的密封垫（根据介质类型选择适配材质，如腐蚀性介质选用氟橡胶垫）；清理密封面，去除杂质、划痕，确保密封面平整，重新安装密封垫，压紧连接部件，确保密封严密。

3. 密封面修复：若泵体与端盖的密封面有轻微划痕、不平整，用研磨膏研磨密封面，直至平整光滑；若密封面损伤严重，无法修复，更换泵体端盖或泵体。

步骤4：泵体核心部件故障维修

1. 叶轮维修：拆卸泵体，取出叶轮，若叶轮表面有杂质、结垢，用清洗剂清洗干净，晾干后重新安装；若叶轮叶片磨损、腐蚀、断裂，或叶轮变形，更换同型号叶轮；检查叶轮与泵轴的连接，若键槽损坏，更换泵轴或叶轮，重新安装并固定牢固；若叶轮被异物卡滞，清除异物，检查叶轮是否受损，必要时修复或更换。

2. 转子与缸体维修：拆卸泵体，取出转子，检查转子表面是否磨损、腐蚀，若磨损较轻，用研磨膏研磨修复；若磨损严重，更换同型号转子；检查缸体内壁，若有划伤、结垢，用清洗剂清理，研磨修复，若内壁磨损严重、出现裂纹，更换缸体；调整转子与缸体之间的间隙，确保符合设备要求（通常为0.02-0.05mm）；对于旋片式真空泵，更换损坏的旋片和弹簧，确保旋片受力均匀，与泵腔贴合紧密。

3. 阀组维修：拆卸阀组，取出吸入阀、排出阀，检查阀芯、阀座是否磨损、变形，有无杂质附着，若阀芯、阀座磨损，更换同型号阀组；清理阀座密封面，去除杂质、划痕，确保密封严密；检查阀弹簧，若弹簧老化、断裂，更换同规格弹簧，确保阀芯能够正常复位、开启和关闭。

4. 泵腔维修：若泵腔内壁有轻微磨损、结垢，用清洗剂清理，研磨修复；若泵腔出现裂纹、破损，无法修复，更换泵体；检查泵腔密封性，确保无漏气、漏液现象。

步骤5：动力传输系统故障维修

1. 电机维修：用数字万用表检测电机绕组，若绕组烧毁、短路，更换电机绕组或直接更换同型号电机；检查电机轴承，若轴承磨损、卡滞，更换同规格轴承，添加适量润滑油；检查电机电源电压，确保电压稳定，接线牢固，若接线错误（导致电机反转），调整接线顺序；若电机转速不足，检查电机转子、绕组，排除故障，确保电机输出功率符合要求。

2. 联轴器维修：若联轴器磨损、开裂，更换同型号联轴器；若联轴器螺栓松动、脱落，拧紧螺栓或更换螺栓；若联轴器不对中，用水平仪、千分表校准联轴器位置，调整电机与泵轴的同轴度，确保动力传递顺畅。

3. 泵轴维修：检查泵轴是否磨损、弯曲、断裂，若泵轴磨损较轻，用研磨膏研磨修复；若泵轴弯曲，用校直工具校直，若弯曲严重，更换同型号泵轴；若泵轴断裂，更换泵轴，重新安装叶轮、转子，确保连接牢固；检查泵轴轴承，更换磨损、卡滞的轴承，添加润滑油，确保泵轴转动灵活。

步骤6：辅助部件故障维修

1. 底阀维修：拆卸底阀，检查阀芯是否卡死、磨损，若阀芯卡死，清理杂质，修复阀芯；若阀芯磨损、密封不严，更换同型号底阀；清理底阀滤网，确保滤网畅通，若滤网破损，更换滤网。

2. 过滤器维修：拆卸过滤器，清理滤网内的杂质，若滤网堵塞严重、无法清理，更换同型号过滤器；检查过滤器壳体，若有破损、泄漏，更换过滤器；对于油式真空泵，更换老化、变质的润滑油，清洗油过滤器，确保润滑系统畅通。

3. 压力表维修：若压力表损坏、读数不准，更换同规格、同量程的压力表；若压力表接口堵塞，清理接口杂质，确保压力监测准确；校准压力表，确保读数误差在允许范围内。

4. 冷却系统维修：清理冷却水管内的水垢、杂质，确保冷却水管畅通；检查冷却风扇，若风扇故障，更换风扇，确保风扇正常运转；添加适量、适配的冷却液，若冷却液变质，更换冷却液，确保冷却系统能够有效降低泵体温度。

综上，岛津真空泵抽不出液体的硬件故障多集中在吸入管路和密封系统，通过“从外到内、从简单到复杂”的排查思路，可快速定位多数故障并完成维修。维修过程中，严格遵循安全操作规范，注重部件的清洁、安装和校准，故障修复后做好试运行测试，能有效确保设备恢复正常工作状态，保障实验与生产的顺利进行。
