发那科伺服驱动器上电跳闸故障维修一键搞定

发那科伺服驱动器上电跳闸故障维修一键搞定：发那科（FANUC）伺服驱动器作为高端精密加工设备的核心控制部件，广泛应用于数控机床、机器人、自动化生产线等场景，承担着电机转速、位置精准控制的关键功能。上电跳闸是该类驱动器高频且紧急的硬件故障，主要表现为接通电源瞬间，上级空气开关、驱动器内部保险管立即熔断，或上电后几秒内跳闸，伴随报警代码，直接导致设备无法启动，严重影响生产连续性，若不及时精准排查维修，还可能扩大故障范围、损坏电机、主控板等核心部件。

一、核心硬件故障原因（按排查优先级排序）

结合发那科伺服驱动器的电路设计特点（如αi系列内置高精度整流模块、Σ-D系列集成IGBT功率单元），上电跳闸的硬件故障核心是电路短路或过载，导致电流骤增，触发空气开关、保险管的保护机制，具体故障原因按排查优先级排序如下，兼顾各系列机型共性与特性。

（一）外部供电与负载故障（最易排查，占比最高）

核心表现：更换保险管后，上电瞬间再次跳闸；断开电机负载后，更换保险管可正常上电；部分机型伴随上级空气开关跳闸、供电线路发热，常见报警代码为AL.E6、SV0401。此类故障无需拆机即可完成初步检测，是上电跳闸的首要排查方向。

• 外部市电异常：输入市电电压过高、电压浪涌，超出发那科伺服驱动器额定输入范围（主流三相机型为AC 380V±10%，单相机型为AC 220V±10%），导致内部整流模块、功率器件瞬间损坏，引发短路，触发跳闸；三相供电机型出现三相缺相、电压不平衡，导致内部供电回路过载，触发跳闸；市电线路破损、接触不良，或接地不良（接地电阻＞4Ω），导致漏电、短路，通过输入线缆传导至驱动器内部，触发跳闸；周边变频器、高压设备产生的谐波干扰注入电网，引发谐振，导致电流异常，烧毁保险管、触发跳闸。
• 负载故障：伺服电机绕组短路、对地漏电，或电机轴承卡死、堵转，导致上电后负载电流骤增，超出驱动器额定输出电流，引发过载跳闸；电机动力线缆破损、短路，或正负极接反，形成短路回路，通过输出线缆传导至驱动器内部，触发短路跳闸；机械负载过大（如联轴器对中不良、减速机卡死），导致电机运转阻力剧增，电流异常升高，间接引发驱动器上电跳闸。

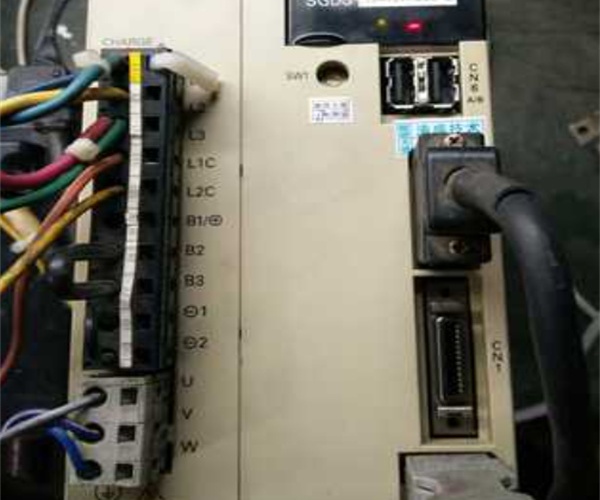

• 输入/输出线缆故障：发那科专用电源线缆、电机线缆破损、断裂，或内部线缆短路，接通电源后形成短路回路，触发跳闸；线缆插头老化、损坏，接触不良，导致电流不稳定、局部短路，引发跳闸；线缆选型错误，线径过细，电阻过大，通电后产生过热，触发过载跳闸；编码器线缆绝缘不良，引发信号干扰，导致驱动器控制回路紊乱，间接触发跳闸。

（二）内部功率器件与电源模块故障（核心故障，维修难度较高）

核心表现：更换保险管和负载后，上电仍跳闸；拆开外壳可见内部功率器件、电源模块有烧蚀、鼓包痕迹，伴随明显焦味；用万用表检测可发现功率器件击穿、电源模块短路，常见报警代码为SV0441、SV0433。发那科伺服驱动器的功率器件（IGBT、整流桥）和电源模块是供电转换的核心，也是上电跳闸故障的主要诱因。

• 整流桥故障：整流桥作为输入侧核心部件，负责将交流市电转换为直流电压，为驱动器内部电路供电，长期运行后整流桥内部二极管击穿、短路，导致输入回路短路，上电后电流骤增，触发跳闸；整流桥散热不良、老化，导致性能下降，出现漏电、短路，引发跳闸，此类故障多伴随保险管爆裂性熔断，可通过万用表二极管档测试正反向导通性定位故障。
• IGBT模块故障：IGBT模块作为功率开关器件，负责调节输出电压、电流，控制电机运行，若内部击穿、短路，或驱动电路（驱动光耦）损坏，导致供电回路短路，上电即跳闸；IGBT模块散热不良（如散热风扇损坏、散热片积尘、散热油脂干涸），导致过热击穿，引发故障；αi、βi系列驱动器的IGBT模块损坏后，常伴随模块炸裂、周边元器件烧蚀，直接触发跳闸。
• 电源模块故障：发那科伺服驱动器的电源模块（如开关电源模块）负责为内部主控板、检测电路提供稳定的低压供电（如5V、12V、24V），若模块内部短路、老化，无法正常完成电压转换，导致电流骤增，触发跳闸；模块内部保险电阻损坏，无法起到二次保护作用，导致短路时直接熔断主保险管；电源模块带载能力下降，无法满足内部电路供电需求，长期运行后过载跳闸；部分机型电源模块与整流模块集成一体，损坏后会直接导致输入回路短路。

（三）内部电路与元器件短路（主要故障，易扩大损失）

核心表现：更换保险管、电源模块后，上电仍跳闸；拆开外壳可见内部线路、元器件有烧蚀、发黑痕迹；用万用表检测输入/输出端对地电阻接近0Ω，存在明确短路点。此类故障若不及时排查，会损坏主控板、检测模块等核心部件，增加维修成本，常见报警代码为SV0441、F7403。

• 滤波电容故障：内部滤波电容（尤其是高压滤波电容，αi系列常用400V/470μF规格）鼓包、漏液、短路，是发那科伺服驱动器上电跳闸的常见原因之一，电容短路后会导致输入或输出回路短路，上电即跳闸；电容容量显著下降、老化，导致滤波效果失效，电压波动过大，触发过载保护，熔断保险管、触发跳闸。
• 主控板故障：主控板作为伺服驱动器的核心中枢，负责接收指令、控制功率器件运行，内部CPU、芯片组、电阻、二极管老化、击穿，导致主控板短路，上电后电流骤增，触发跳闸；主控板内部线路短路、脱焊，或焊接时残留焊渣，导致供电回路短路，引发跳闸；主控板与功率器件、电源模块连接短路，形成回路，触发跳闸；主控板上的电流检测电路故障，导致误判过流，触发跳闸保护。
• 其他元器件故障：内部二极管、三极管、稳压管击穿，电阻烧毁，导致供电回路短路，上电即跳闸；内部接线端子氧化、锈蚀，导致接触不良、短路，引发跳闸；制动单元、制动电阻损坏，导致直流母线电压过高，触发过压保护跳闸（对应报警代码F7404）；压敏电阻损坏，无法抑制电压浪涌，导致内部元器件损坏、短路，烧断保险管、触发跳闸。

（四）连接与环境因素（易被忽视，次要原因）

核心表现：上电跳闸呈间歇性，重新插拔线缆、紧固接头后，偶尔能正常上电（但易再次跳闸）；拆开外壳可见连接插头、接线端子有氧化、松动痕迹，部分机型伴随轻微火花。此类故障多为接触不良导致局部短路，排查难度较低，修复后故障可快速解决。

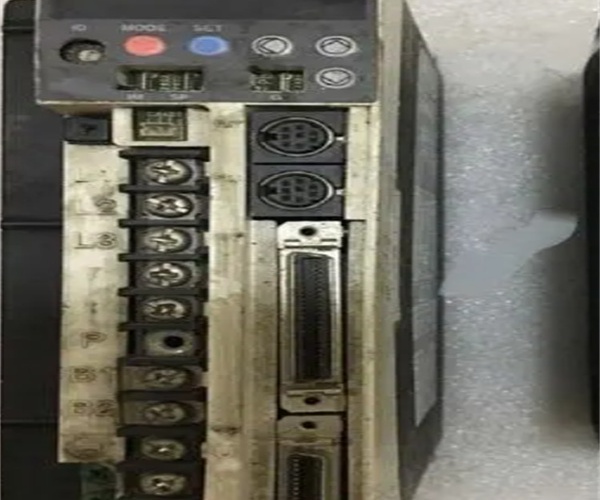

• 外部连接故障：输入/输出线缆接头氧化、松动，接触电阻过大，通电后产生过热、局部短路，触发跳闸；线缆接线错误（如相线/零线接错、电机正负极接反），导致短路，引发跳闸；外部外设（如调试设备、通讯模块）短路，连接后上电，通过接口传导至驱动器内部，触发跳闸；接地不良，接地电阻大于4Ω，导致电磁干扰和电流异常，引发跳闸，同时可能伴随信号紊乱。
• 内部连接故障：驱动器内部排线（电源排线、信号排线）松动、脱落、破损，导致短路，上电跳闸；内部接线端子氧化、锈蚀，接触不良，产生电火花，触发短路，烧断保险管；功率器件、电源模块、主控板的连接插头松动、接触不良，导致电流异常，引发过载跳闸；焊接部位脱焊，导致线路接触不良，局部过热，触发跳闸。
• 环境因素：车间粉尘、油污、水汽进入驱动器内部，导致面板接口、内部线路、元器件短路、接触不良，引发跳闸；环境温度过高（超过40℃），导致内部元器件过热损坏，引发短路跳闸；强电磁干扰（如周边变频器、高频设备）影响驱动器内部电路，导致电流异常，触发跳闸。

二、针对性维修方法

结合上述故障原因，按“先易后难”顺序，结合发那科伺服驱动器的维修规范与实操案例，提供精准可落地的维修方法，兼顾各系列机型通用性，确保技术人员快速上手，避免盲目拆机，降低维修成本，同时避免二次故障。

（一）外部供电与负载故障维修

1. 市电与线缆维修：用万用表测量输入市电电压，确保符合发那科伺服驱动器额定输入范围（三相AC 380V、单相AC 220V，偏差不超过±10%）；加装稳压器、浪涌吸收器（如MOV）和谐波滤波器，抑制电压浪涌、谐波干扰，稳定市电；修复破损的市电线路，加固接地装置，确保接地电阻不大于4Ω，避免漏电、短路；更换破损、短路、老化的输入/输出线缆、电机线缆，选用发那科专用线缆，紧固线缆插头，用无水酒精清理插头、接口氧化层；核对负载接线，纠正正负极接反、线缆接混问题，确保接线规范；检查编码器线缆，修复破损、绝缘不良的线缆，避免信号干扰。
2. 负载故障维修：断开所有外部负载（伺服电机），逐一连接测试，排查短路、过载的负载；用兆欧表检测电机绕组对地绝缘电阻，若电阻过低（＜500MΩ），说明电机绕组短路或漏电，需维修电机绕组或更换伺服电机；检查电机轴承，更换卡死、损坏的轴承，清理电机内部积尘，确保电机运转顺畅；调整机械负载，修复联轴器、减速机故障，避免负载过大引发过载跳闸。

（二）内部功率器件与电源模块故障维修

1. 整流桥与IGBT维修：拆开驱动器外壳，观察整流桥、IGBT模块外观，若有烧蚀、发黑、炸裂痕迹，用万用表二极管档测试整流桥正反向导通性、IGBT引脚间导通性，若存在击穿、短路，更换同型号整流桥、IGBT模块（优先选用发那科原厂配件）；检查IGBT驱动电路，更换损坏的驱动光耦、稳压管，确保驱动信号正常；清理整流桥、IGBT散热片上的积尘，更换损坏的散热风扇，补充散热油脂，确保散热良好，避免再次过热击穿；对于αi系列集成式功率模块，若损坏严重，直接更换整个功率模块总成。
2. 电源模块维修：观察电源模块外观，若有烧蚀、鼓包、焦味，用万用表检测模块输入、输出端电压，若存在短路、电压异常，更换同型号发那科专用电源模块；检查模块内部保险电阻，若损坏，更换同规格保险电阻，排查短路隐患后再通电测试；对于模块内部开关电源IC及周边元件损坏的情况，更换同型号元器件，焊接时控制热风枪温度（260℃左右），避免虚焊、脱焊，焊接后用无水酒精清理焊接部位；维修完成后，检测电源模块输出电压稳定性，确保符合内部电路供电需求。

（三）内部电路与元器件短路维修

1. 滤波电容与元器件维修：逐一检测内部滤波电容，更换鼓包、漏液、短路的电容，确保电容耐压值、容量与原配件一致（如400V/470μF高压电容）；检测内部二极管、三极管、稳压管、电阻，更换损坏、短路的元器件，确保型号、规格与原配件一致；清理内部残留焊渣、灰尘，避免短路；检查制动单元、制动电阻，更换损坏的部件，确保直流母线电压稳定（αi系列正常约600V）；检查压敏电阻，若损坏，更换同型号压敏电阻，增强电压浪涌防护能力。
2. 主控板维修：观察主控板外观，若有烧蚀、发黑痕迹，用万用表检测主控板各接口电压、电路通断，定位短路点；若电容鼓包、漏液，更换同型号、同容量电容；若芯片、二极管击穿，更换同型号元器件，补焊脱焊部位；若主控板损坏严重（如大面积烧蚀、CPU损坏），更换同型号发那科专用主控板，重新导入驱动器参数（提前备份参数）；检查主控板电流检测电路，修复异常的检测信号，避免误判过流跳闸。

（四）连接与环境问题处理

1. 外部连接维修：清理线缆接头、接口氧化层，紧固接头，确保接触良好；更换破损、短路的线缆，选用发那科兼容的优质屏蔽线缆；拔掉所有外部外设，逐一连接测试，排查外设短路故障；加固接地装置，确保接地电阻不大于4Ω，抑制电磁干扰；核对接线方式，纠正接线错误，避免相线/零线接错、正负极接反。
2. 内部连接维修：拆开驱动器，检查内部排线（电源排线、信号排线），紧固松动的排线，更换破损、短路的排线；用无水酒精擦拭内部接线端子、连接插头，清理氧化层、灰尘，紧固接头；补焊脱焊的接线端子、焊接部位，修复断裂的内部线路，确保供电、信号传输回路通畅，无短路隐患。
3. 环境优化：定期用防静电毛刷、无水酒精清洁驱动器内部、外部积尘，清理散热口，确保散热通畅；改善车间温湿度（温度20-25℃，湿度40%-60%），避免驱动器长期处于高温、高湿、多粉尘、强电磁干扰环境；远离强电磁干扰源，必要时加装屏蔽罩，减少干扰引发的跳闸故障。

三、总结

发那科FANUC伺服驱动器上电跳闸硬件故障，核心集中在外部供电、内部功率器件、电路短路、连接环境四大类，其中外部供电和功率器件（IGBT、整流桥）故障占比最高，可通过基础排查、配件更换快速解决。此类故障的本质是电路短路或过载，跳闸是设备的自我保护机制，维修的核心是定位短路点、修复故障部件，同时更换同规格保险管，确保保护功能正常。维修时需遵循“先外后内、先简后繁”原则，规范操作流程，注重配件兼容性与安全操作，结合发那科伺服驱动器的电路设计特点和维修规范，精准排查故障，避免盲目拆机扩大损失。
