贝加莱工控机无法启动故障维修方法解析

贝加莱工控机无法启动故障维修方法解析：8月3日我们公司收到了一位来自北京的客户的来电，咨询贝加莱（B&R）工控机发生了无法启动的故障问题。贝加莱（B&R）工控机作为工业自动化领域的重要设备，其稳定运行对生产线至关重要。然而，在长期使用过程中，硬件故障导致的无法启动问题时有发生。

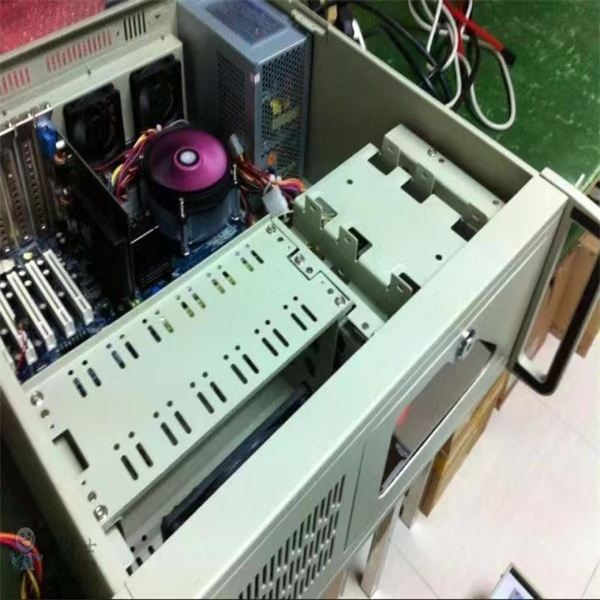

电源系统故障的诊断与维修

电源问题是导致贝加莱工控机无法启动的最常见原因之一，据统计，约40%的启动故障与电源系统相关。当工控机出现电源指示灯亮红灯、无法启动的情况时，首先应从电源系统入手进行排查。

输入电压检测是电源故障排查的第一步。使用万用表测量输入端子（+24V/GND）的电压是否稳定在允许范围内（通常为24V DC，允许波动±10%）。若输入电压低于21V或高于26.4V，工控机可能进入保护状态而无法启动。值得注意的是，电压不稳或浪涌不仅会导致即时故障，长期使用还会加速电源元件老化。因此，建议在电源输入端安装稳压器或浪涌保护装置，特别是在电网质量较差的工业环境中。

电源模块输出检测是诊断的关键环节。断开负载后，测量主板电源接口的关键电压点（如+5V、+3.3V、+12V等）。若某一路无输出或输出异常，则表明DC-DC转换电路存在问题。常见的故障点包括降压芯片（如TI的TPS5430或MP2307DN）损坏、滤波电容（如220μF/25V）鼓包或失效，以及电感线圈开路等。对于这些元件，可使用万用表测量其工作状态：检查降压芯片的输入输出电压，测量电容是否漏电或容量下降，测试电感是否导通。

保护元件检查也不容忽视。电源电路中通常设有保险丝和TVS二极管等保护元件。贴片保险丝（标有”F1/F2″等）的正常电阻应接近0Ω，若熔断则需更换并排查短路原因。TVS二极管（如SMBJ系列）在正常情况下应单向导通，若双向导通或完全开路则表明已击穿损坏。更换这些保护元件时，必须选择相同规格的产品，以确保保护功能不受影响。

负载短路检测是电源维修的最后一步。使用万用表二极管档测量各电压端对地阻值，正常值应大于100Ω。若某一路阻值接近0Ω，则表明存在短路故障，可能由电容击穿、芯片烧毁或PCB线路短路引起。对于难以定位的短路点，可采用”分区断电法”：逐步断开各功能模块供电，观察短路是否消失，从而缩小故障范围。有条件的情况下，使用热成像仪通电快速扫描主板，异常发热点往往就是短路位置。

对于确认损坏的电源模块，若为独立可拆设计（如插卡式），可直接更换同型号模块（如B&R 8AC110.60-1）。若电源电路集成在主板上，则需进行芯片级维修，更换损坏的电源管理IC、电容等元件。维修完成后，务必先进行空载测试，确认各输出电压正常后再连接主板负载，避免扩大故障。

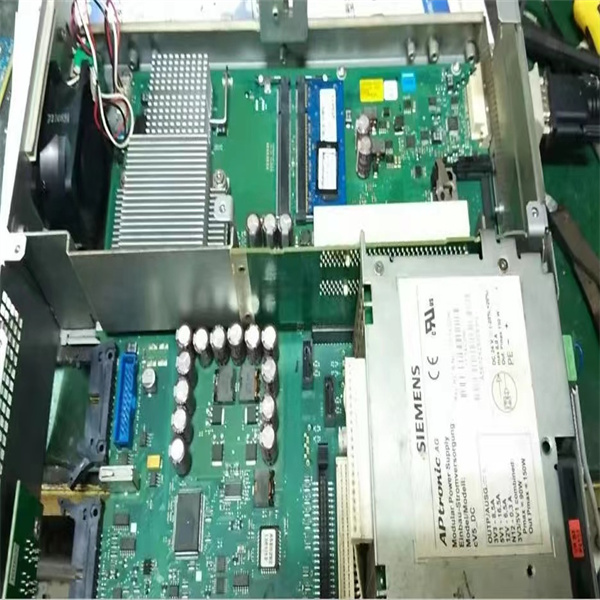

主板及关键组件故障排查

当确认电源系统工作正常后，贝加莱工控机仍无法启动，问题很可能出在主板及其关键组件上。主板作为工控机的核心部件，集成了CPU、内存、芯片组及各种接口电路，其故障表现复杂多样，需要系统性的排查方法。

主板电源电路深度检查是排查的首要步骤。沿着电源模块到主板的供电线路，仔细检查是否有断路、短路或接触不良的情况。重点检查主板电源接口是否氧化或松动，可使用电子清洁剂清理接口，或用橡皮擦轻轻擦拭去除氧化层。对于采用无源底板的工控机，还需检查主板金手指与底板的接触是否良好，必要时取出主板重新插紧，并确保固定螺丝力度适中，既不过松导致接触不良，也不过紧引起板卡变形。

主板关键元件检测需要一定的电子维修技能。主板上与电源管理相关的芯片（如稳压器、电源IC等）是检查重点。使用万用表测量这些芯片的输入输出电压，若输入正常但无输出或输出异常，则芯片可能损坏。常见的故障现象包括：3.3V或5V稳压器无输出导致主板部分电路不工作，CPU供电电路故障导致核心电压缺失等。主板上的滤波电容也是易损件，特别是靠近高热元件的电解电容，容易出现鼓包、漏液等问题。对于怀疑损坏的电容，可使用电容表测量其容值是否显著下降，或直接更换同规格低ESR电容（如松下FM系列）。

CPU和内存故障排查同样重要。CPU安装不当或损坏会导致工控机完全无反应。检查CPU散热器是否安装牢固，散热膏是否干涸，必要时重新安装CPU并更换散热膏。内存故障则通常表现为启动时无显示或有报警声（如连续长鸣）。尝试重新插拔内存条，用橡皮擦清洁金手指，或更换内存插槽测试。若有多条内存，可逐一测试以排除单条故障。值得注意的是，贝加莱工控机对内存兼容性要求较高，更换内存时应尽量选择相同品牌和规格的产品。

BIOS/固件问题也可能导致启动失败。若主板上的BIOS芯片损坏或固件数据丢失，工控机可能表现为电源正常但无任何启动过程。此时可尝试清除CMOS（找到主板上的Clear CMOS跳线或取出主板电池短暂短接）恢复默认设置。对于更严重的固件损坏，需要通过专用编程器重新烧录BIOS，或使用贝加莱Automation Studio软件通过USB/串口连接进行系统恢复。在进行固件操作前，务必确认电源稳定，避免在烧录过程中断电导致设备彻底无法修复。

扩展卡与外围设备影响常被忽视。某些情况下，故障并非来自主板本身，而是插在主板上的扩展卡或连接的外设。建议先移除所有非必要扩展卡和外设（如采集卡、通信模块等），仅保留最小系统（CPU、内存、电源）进行测试。若最小系统能启动，再逐一添加其他组件，直到找出故障设备。对于怀疑有问题的扩展卡，可清洁其金手指后重新插入，或更换插槽测试。

PCB物理损伤检查需要细致观察。检查主板是否有明显的烧焦痕迹、断裂的走线或虚焊的元件。特别是大电流区域（如电源输入部分、CPU供电电路）的PCB走线容易因过流而烧毁。对于断裂的走线，可使用细导线进行飞线修复，但需注意导线的电流承载能力。若发现主板有弯曲变形，可能是由于散热不良或机械应力导致，这种结构性损伤往往难以彻底修复，建议更换主板。
