力士乐REXROTH伺服电机跳闸维修方法详解

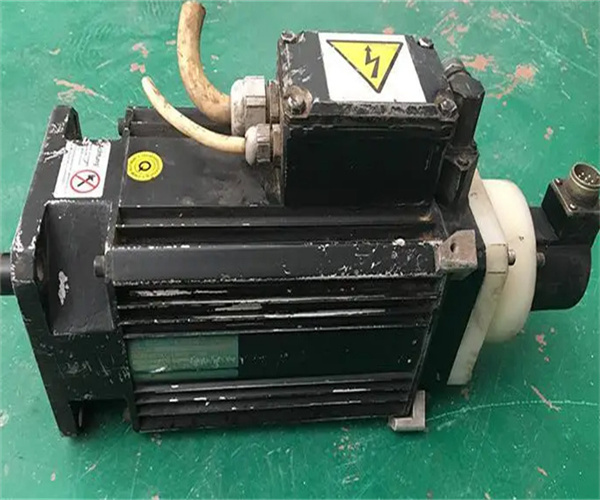

力士乐REXROTH伺服电机跳闸维修方法详解：8月7日我们公司收到一位来自北京的客户的来电，咨询力士乐REXROTH伺服电机发生了跳闸的故障问题。力士乐REXROTH伺服电机作为工业自动化领域的核心部件，其稳定运行对生产系统至关重要。然而在实际应用中，伺服电机跳闸等硬件故障时有发生，严重影响生产效率和设备可靠性。

电源系统故障原因与维修方法

力士乐伺服电机的电源系统故障是导致设备跳闸的常见原因，这类问题可能源于内部电源异常或外部供电问题。电源故障不仅会导致设备突然停机，还可能对电机和驱动器造成二次损害，因此需要及时诊断并妥善处理。电源系统故障通常表现为特定的报警代码和指示灯状态，为技术人员提供了重要的诊断线索。

内部电源故障在力士乐伺服系统中被识别为跳闸5，驱动器面板会显示”PSU”字样。这种故障表明内部电源轨出现异常，可能由于电源过载或硬件故障引起。具体而言，内部电源故障包含两个子类别：控制系统00 0 00（控制系统电源过载）和电源系统01 1 00（功率部分电源过载）。当出现这类故障时，驱动器内部的电压调节电路可能无法维持稳定的输出电压，导致控制系统或功率模块工作异常。

针对内部电源故障，推荐采取以下维修步骤：首先移除所有选件模块并执行复位操作；接着从控制端子4（+10伏电源）断开速度电位计并再次复位；然后断开控制端子9上的+24伏数字I/O电源并执行复位。这种分步排除法可以帮助确定故障源。如果通过移除外部连接能够消除故障，则问题可能出在外围设备；若复位不能清除PSU故障，则表明驱动器内部存在硬件问题，需要进一步检修或更换驱动器。

供电缺相故障在力士乐系统中显示为Trip 32和”PH.Lo”代码，表明驱动器检测到输入电源缺相或严重不平衡。值得注意的是，在触发跳闸前，驱动器会尝试先停止电机，若10秒内未能停止，则立即跳闸。驱动器通过监控DC BUS上的纹波电压来检测缺相——当纹波超过阈值时触发保护。导致直流母线纹波增大的原因包括：输入缺相、电源阻抗过大或输出电流严重不稳定。

对于供电缺相故障，可采取以下解决方案：检查满载时的交流电源电压平衡和电平；使用隔离示波器检测直流母线纹波电平；检查输出电流稳定性；排查机械共振问题；降低负载占空比或减小电机负载。在某些特殊应用场合，如果驱动器使用直流电源或单相电源运行，可以通过将参数06.047设置为2来禁用缺相检测功能。

电源板硬件故障也是导致跳闸的常见原因，特别是使用年限较长的设备。电源板上的电解电容老化、开关管击穿或整流桥损坏都会导致电源异常。例如，F8069故障代码表示±15伏电源异常，F8070表示+24伏电源故障。检查这些电压点的实际输出值可以快速定位故障点。当发现电源板组件损坏时，通常需要更换整个电源模块或进行专业维修。

对于直流母线电容器故障引起的间歇性电源问题，可以通过测量DC BUS电压的交流分量来判断。具体方法是在伺服驱动器的电源端子处测试DC BUS电压，使用数字万用表的交流电压档测量。正常情况下，轻负载（低于额定输出电流20%）时，交流RMS值应小于1伏；如果电容器损坏，测量值通常会超过5伏。当确认电容器故障时，建议更换整套BUS电容器，并同时检查平衡电阻的工作状态。

在实际维修工作中，电源系统故障往往与其他问题相互关联。例如，电机过载可能导致电源过载跳闸，而电源不稳定又可能引发控制信号异常。因此，系统化的诊断思维至关重要——从电源输入开始，逐步检查各级电压，同时考虑负载条件和环境因素，才能准确找出根本原因并实施有效维修。

编码器与刹车系统故障分析与维修

编码器与刹车系统故障在力士乐REXROTH伺服电机运行问题中占有相当比例，这类故障往往表现为特定的运行异常和报警代码，而非直接的过流或过压跳闸。编码器作为伺服系统的位置反馈元件，其工作状态直接影响电机的控制精度和稳定性；而刹车系统则关系到电机的安全停止和保持能力。这两类故障虽然不总是导致立即跳闸，但长期存在会严重影响设备性能和生产安全。

编码器故障的典型表现包括伺服电机慢速运行正常但高速时报警、开机即显示”SERVO FAULT”报警、车速受限无法达到全速，以及位置偏差过大等。这些症状表明编码器信号在特定条件下出现异常，可能由于机械损伤、电气连接问题或信号处理电路故障引起。例如，维修案例中提到的”打开伺服电机后盖发现黄色泥土样金属粉末”就是编码器机械损伤的明显证据。同样，”编码器码盘破碎”也会导致类似故障，表现为低速正常而高速报警。

编码器故障的诊断方法应当系统化进行。首先检查编码器连接器和电缆状态，确认无物理损伤和接触不良；然后使用示波器观察编码器信号波形，判断A/B/Z相信号的完整性和相位关系；对于绝对值编码器，还需检查电池电压和记忆功能是否正常。在力士乐系统中，特定的故障代码如F8022（编码器信号错误）、F8023（编码器与电机连接错误）和F8027（安全停止激活）等，都能为编码器问题提供诊断线索。

编码器维修方案需根据具体故障原因制定。对于码盘破碎或玻璃盘磨损的情况，必须更换编码器码盘组件；对于信号处理电路问题，可能需要修复或更换编码器电子部分；而当发现”黄色泥土样金属粉末”等机械损伤迹象时，通常需要恢复电机机械精度并更换新编码器，最后重新调节零位。值得注意的是，编码器更换后必须进行严格的零位校准和增益调整，否则可能导致电机运行不稳定或转矩波动。

刹车系统故障在力士乐伺服电机中主要表现为刹车失灵、刹车片磨损或刹车响应异常。刹车系统通常用于电机停止时保持位置或在断电情况下安全制动，其故障可能导致设备安全隐患或定位精度下降。刹车线圈断路、刹车片磨损过度或刹车电源异常都会影响刹车性能。维修案例显示，刹车失灵常与油污污染有关，油渍会降低刹车片摩擦系数，导致制动力不足。

刹车系统维修步骤应包括以下几个方面：首先测量刹车线圈电阻，确认线圈完整性；然后检查刹车电源电压是否符合要求（通常为24VDC）；接着拆卸刹车组件检查刹车片磨损情况；最后测试刹车响应时间和制动力矩。对于油污污染的刹车系统，必须彻底清洁整个组件并更换被污染的刹车片，同时查找并消除油污来源，防止问题复发。
