施耐德触摸屏电源灯(PWR)不亮故障维修基础指南

施耐德触摸屏电源灯(PWR)不亮故障维修基础指南：施耐德触摸屏作为工业自动化控制系统中的重要人机交互设备，其稳定运行对生产流程至关重要。当触摸屏的电源指示灯(PWR灯)不亮时，往往意味着设备无法正常启动和工作。我们公司有着丰富的触摸屏维修经验和强大的技术团队，欢迎来电咨询。

电源灯不亮故障的初步检查

当施耐德触摸屏出现电源指示灯(PWR灯)不亮的情况时，首先需要进行一系列基础但至关重要的初步检查。这些检查步骤简单易行，却能帮助快速排除一些常见的外部因素导致的故障，避免不必要的复杂维修工作。

电源连接检查是首要步骤。确保触摸屏的电源线正确且牢固地连接到电源插座，检查插头是否有松动或接触不良的情况。有时候，简单的重新插拔电源线就能解决问题。同时，确认触摸屏的电源开关是否处于打开状态，这个看似简单的问题在实际工作中却经常被忽视。如果设备使用独立的电源适配器，需要检查适配器是否正常工作，其输出电压是否符合触摸屏的要求(通常为24V DC)。适配器的规格标签上会标明输出电压和电流值，务必确保这些参数与设备需求匹配。

电源环境测试同样重要。尝试将触摸屏的电源插头插入其他已知正常的插座，以排除原插座故障的可能性。使用万用表测量电源插座的电压，确保供电电压稳定且在允许范围内(通常交流220V±10%)。对于直流供电的系统，需要测量输出的直流电压是否达到标称值(如24V DC)。如果测量结果显示电压异常(过高、过低或完全无电压)，则需要进一步检查供电系统的问题。

电源线与适配器检查需要细致进行。目视检查电源线是否完好，有无断裂、磨损或外皮破损的情况。对于使用适配器的系统，检查适配器本身是否有异常发热、烧焦气味或异常噪音。可以尝试更换一个相同规格的适配器进行测试，以判断原适配器是否故障。值得注意的是，某些工业环境中，电源线可能因机械运动(如设备移动)而受损，检查时需特别关注经常弯曲或受压的线段。

电源负载测试可以帮助判断问题是否出在触摸屏内部。如果可能，断开触摸屏与电源的连接，测量电源空载时的输出电压是否正常。如果空载电压正常但接上触摸屏后电压大幅下降，则表明触摸屏内部可能存在短路或过载问题。这种测试方法特别适用于判断是电源问题还是设备本身问题导致的故障。

外部电源系统故障排查

当初步检查未能解决施耐德触摸屏PWR灯不亮的问题时，需要将注意力转向外部电源系统的深入排查。在工业自动化环境中，触摸屏通常由专门的开关电源或配电系统供电，这些外部电源设备的故障会直接导致触摸屏无法正常工作。系统性地检查外部供电系统是定位故障源的关键步骤。

开关电源状态确认是首要工作。大多数工业控制系统使用独立的开关电源为PLC、触摸屏等设备提供24V直流电源。首先观察开关电源面板上的工作指示灯是否亮起，这是判断电源是否正常工作的最直接依据。如果指示灯不亮，则基本可以确定问题出在开关电源本身或其输入电路上。此时应使用万用表测量开关电源的输入端电压，确认是否有正常的交流220V输入。如果输入端电压正常而输出端无电压，则可能是开关电源内部故障。

电源输出端测试需要谨慎进行。断开开关电源与负载(触摸屏、PLC等)的连接，单独测量开关电源的输出端电压。如果此时输出电压恢复正常(约24V DC)，则表明问题可能出在负载侧或供电线路上，而非开关电源本身57。这种情况通常提示存在线路短路或过载问题。值得注意的是，某些开关电源具有过流保护功能，当检测到输出短路时会自动关闭输出以保护设备，这可能导致误判为电源故障。

供电线路检查是容易被忽视但实际常见的问题源。工业环境中的电源线路可能因机械运动、振动或环境因素而受损。仔细检查从开关电源到触摸屏的整个供电线路，特别关注线路经过的轨道、铰链或其他可能造成磨损的区域。一个实际维修案例中发现，滑轮轨道上的滚轮长期摩擦导致两根电源线的绝缘层破损，正负极导线直接接触造成短路，使开关电源进入保护状态而无输出。修复方法是更换受损线段并加装保护套管，防止类似问题再次发生。

配电系统负载测试有助于判断系统容量是否足够。如果系统中连接了过多设备，可能导致开关电源超负荷运行，输出电压下降。可以尝试逐一断开其他负载设备，观察开关电源的输出电压变化。如果断开某些设备后电压恢复正常，则表明原电源容量不足，需要考虑升级更大功率的电源或重新分配负载。

接地与干扰问题在工业环境中也不容忽视。不良的接地系统可能引入干扰，影响电源稳定性。检查供电系统的接地是否可靠，测量地线与其他线路之间的电阻。同时观察电源线上是否有异常噪声或波动，这可能需要使用示波器进行更专业的检测。

主板故障的深入分析与修复

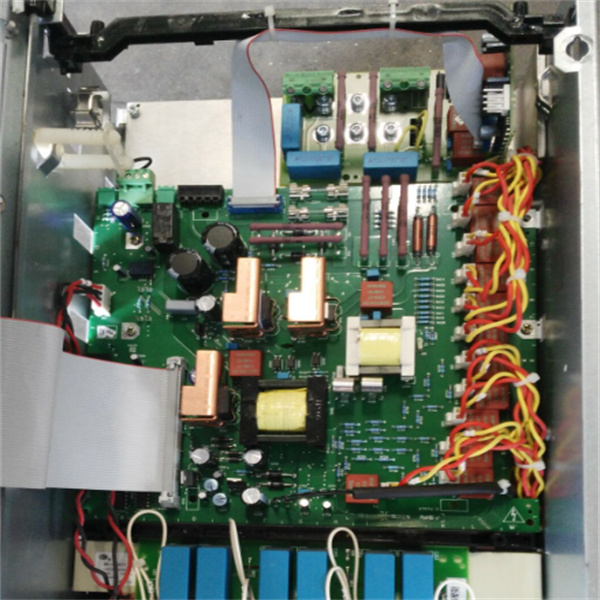

主板电源管理电路检查是首要任务。主板上通常设有专门的电源管理芯片(PMIC)及周边电路，负责将初级电源转换为CPU、内存、显示屏等各模块所需的工作电压。首先查阅技术文档或根据芯片型号查找资料，确定各电源管理芯片的正常工作条件和输出电压规格。使用万用表测量各电源管理芯片的输入电压是否正常，使能信号是否有效，以及输出电压是否符合预期。异常的电压输出可能表明芯片本身或外围电路存在问题。

主板供电序列验证对于复杂系统至关重要。现代工业触摸屏的主板通常有严格的电源上电序列要求，各电压域的供电必须按特定顺序和时序启动。使用示波器或多通道记录万用表观察各电压的上电时序，与标准时序图对比。不正确的上电序列会导致系统无法正常启动，可能表现为PWR灯不亮。这种故障通常需要检查电源管理芯片的配置电路或重新烧写固件。

主板关键信号测试有助于定位更深层的问题。检查主板的复位信号是否正常产生和释放，时钟信号(如晶体振荡器输出)是否起振且频率准确，这些是系统正常工作的基本条件。使用示波器测量这些关键信号的波形和质量，异常的信号往往会导致系统无法启动。例如，一个不起振的晶体可能是因为负载电容失效或晶体本身损坏。

BIOS/固件故障排查常被忽视但实际重要。主板上的固件损坏或配置错误也可能导致系统无法启动，表现为PWR灯不亮或异常。检查主板上的BIOS芯片或存储固件的Flash芯片是否有接触不良或数据损坏。有条件的情况下可以尝试重新烧写固件或使用已知正常的芯片进行替换测试。某些型号的施耐德触摸屏可能需要专用编程器和软件来操作固件。

主板电路追踪技术适用于复杂故障。当故障点不明确时，需要根据电路原理进行信号追踪。从电源输入端开始，逐步检查电源路径上的各个元件和节点，寻找电压中断或异常的位置。这种方法需要一定的电路分析能力和耐心，但能有效定位隐蔽故障。使用放大镜或显微镜检查细小的PCB走线是否有断裂、腐蚀或短路现象，特别是在设备曾受过机械冲击或潮湿环境影响的情况下。

BGA芯片返修技术针对高端主板故障。现代触摸屏主板可能采用BGA封装的处理器或芯片组，这些芯片的焊接问题(如虚焊)会导致系统无法启动。使用热风枪或BGA返修台对可疑芯片进行补焊或重新植球，需要专业的设备和技能。普通维修场所可能不具备这种条件，此时需要考虑更换整个主板。
