施耐德变频器频率上不去故障维修方法分享：在工业自动化控制系统中，施耐德变频器作为实现电机调速的核心设备，其运行稳定性直接决定生产效率与设备安全。当变频器出现频率无法达到设定值的故障时，不仅会导致生产工艺参数偏离标准，严重时甚至引发生产线停机。据工业设备维修数据统计，此类故障中硬件因素占比高达65%，涵盖功率模块、检测电路、供电系统等多个关键部件。

一、频率上不去故障的硬件关联机理与诊断思路

施耐德变频器采用交-直-交拓扑结构，其频率调节通过控制逆变模块（IGBT）的开关时序实现。当频率无法上升至设定值时，本质是输出电压或电流未能满足电机负载需求，触发内部保护机制。从硬件角度分析，故障根源可分为三类：能量供给不足（如电源模块损坏导致直流母线电压偏低）、信号检测失真（如电流传感器故障引发过流误报）、功率转换失效（如IGBT模块损坏导致输出缺相）。

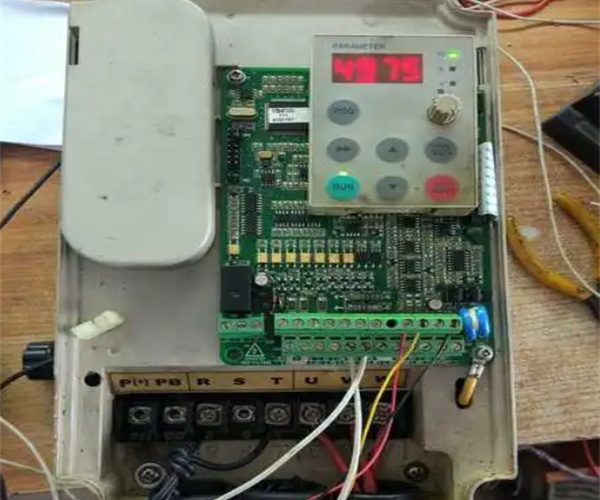

诊断时需遵循”先外部后内部、先静态后动态”的原则：首先通过施耐德变频器面板的故障代码（如OCF过流、OH3过热）初步定位方向；其次使用万用表、示波器等工具测量关键电气参数（直流母线电压正常值为输入电压的1.414倍，如380V输入对应537V左右）；最后结合部件替换法验证故障点。需特别注意，部分故障表现为”软故障”，如电容老化导致的频率爬升缓慢，需在带载工况下才能准确检测。

二、核心硬件故障原因深度解析

（一）功率模块与驱动电路故障

功率模块（IGBT）是变频器实现能量转换的核心部件，其性能直接影响输出频率的稳定性。施耐德ATV630系列变频器采用的IGBT模块（如英飞凌FF150R12KT4）若出现单管开路或短路，会导致输出三相电流不平衡，进而触发过流保护（OC报警），使频率锁定在较低值。故障原因包括：

• 电压冲击：电网电压波动超过±10%额定值时，IGBT承受的电压应力骤增，可能导致栅极氧化层击穿。某汽车零部件厂案例显示，因雷击导致电网浪涌，ATV630变频器IGBT模块炸裂，表现为频率无法超过20Hz且报OC2故障。
• 散热失效：IGBT工作结温超过150℃时会进入失效区。施耐德变频器通常配备铝制散热片与温控风扇，若风扇卡滞（如ATV12系列24V风扇电源短路）或散热硅脂干涸，会导致模块过热保护（OH3报警），频率自动降额。
• 驱动电路异常：驱动芯片（如TI UCC3895）提供IGBT栅极驱动信号，若驱动电阻（通常为10Ω-22Ω）开路或电容鼓包，会导致IGBT导通延迟或关断不彻底，引发输出波形畸变。上海某电子厂维修案例中，ATV310变频器因驱动板电容（1000μF/50V）鼓包，出现频率上升至30Hz后跳闸，更换电容后恢复正常。

（二）电流/电压检测电路故障

施耐德变频器通过霍尔电流传感器（如LEM LA55-P）和电压采样电阻实时监测输出电流与电压，若检测信号异常，会导致CPU误判负载状态，限制频率上升。常见故障点包括：

• 电流传感器偏移：传感器零漂或线性度下降会导致检测电流与实际值偏差超过5%。某化工厂ATV61变频器案例中，电流传感器输出信号偏移200mA，使CPU误判过流，频率被限制在15Hz，更换同型号传感器后故障排除。
• 信号调理电路故障：检测信号需经运放（如LM358）放大滤波后送入CPU，若运放芯片损坏或分压电阻变值，会导致信号失真。例如某食品加工厂ATV310变频器，因分压电阻（10kΩ）氧化导致阻值变为15kΩ，电压检测值偏低，频率无法达到50Hz。

（三）直流母线与电容故障

直流母线由整流桥与滤波电容组成，其电压稳定性是变频器正常调频的基础。施耐德变频器通常采用电解电容（如Nichicon 470μF/450V）作为滤波元件，常见故障表现为：

• 电容老化鼓包：电解电容寿命通常为5-8年，高温环境下会加速电解液干涸，导致容量下降（低于标称值的80%）、ESR（等效串联电阻）增大。厦门某纺织厂案例显示，使用6年的ATV630变频器因滤波电容老化，直流母线电压纹波超过20V，频率爬升缓慢且伴随电机抖动。
• 整流桥损坏：整流二极管（如HER308）若出现开路，会导致直流母线电压仅为半波整流值（如380V输入仅200V左右），变频器因欠压保护（UV报警）无法升频。此类故障多由电网缺相或雷击引起。

（四）外部关联部件故障

变频器频率上不去有时并非内部硬件损坏，而是外部设备异常导致的保护性降频：

• 电机故障：电机绕组匝间短路或绝缘老化会导致负载电流异常增大。使用兆欧表测量电机对地绝缘电阻，若低于0.5MΩ则需维修电机。某包装机械厂案例中，电机轴承损坏导致堵转，ATV12变频器报OCF故障，频率锁定在5Hz。
• 电缆问题：输出电缆绝缘破损（如鼠咬导致相间短路）或接头松动（力矩扳手紧固力矩通常为16-20N·m）会引发漏电流。施耐德技术手册要求，电缆长度超过50米时需增加输出电抗器，否则可能因分布电容导致过流误报。

三、分场景维修方法与操作规范

（一）功率模块更换流程

1. 安全准备：断开变频器输入电源，等待5分钟以上使直流母线电容放电（可用万用表确认电压低于36V），佩戴防静电手环。

2. 模块拆卸：移除变频器上盖与散热风扇，断开IGBT模块与驱动板的连接线（标记相位A、B、C以防接错），使用扭矩扳手拧下固定模块的M5螺丝（扭矩3.5N·m）。

3. 型号匹配：替换模块需与原型号一致，如ATV630D3N4（3kW）使用的IGBT型号为FF100R12KT3，不可混用不同电流等级的模块。

4. 安装工艺：在模块底部均匀涂抹1mm厚的散热硅脂（如道康宁TC5121），紧固螺丝时遵循对角线顺序，确保模块与散热片紧密贴合。

5. 导通测试：使用万用表二极管档测量模块各极间导通情况，正常时IGBT的C-E极正向导通压降约0.7V，反向截止；栅极与其他极间绝缘电阻应大于10MΩ。

（二）电流传感器校准方法

以施耐德ATV310变频器为例，使用LEM LA25-NP电流传感器时：

1. 断开变频器电源，拆除传感器输出线（通常为Vout、GND、Power）。
2. 向传感器通入标准电流（如5A），使用示波器测量输出电压，正常应为2.5V±0.1V（零点）+（5A×20mV/A）=2.6V。
3. 若偏差超过0.05V，调整传感器上的微调电位器，直至输出符合要求。校准后需进行带载测试，确保变频器在额定电流下无过流误报。

（三）直流母线电容更换要点

1. 电容选型：替换电容需满足电压等级（如450V DC）、容量偏差（±20%）、温度系数（105℃）等参数要求，推荐使用红宝石、Nichicon等工业级电容。

2. 放电处理：更换前需用100Ω/20W电阻对电容放电，避免触电风险。

3. 极性注意：电解电容有正负极之分，安装时需与电路板极性标记一致，反向安装会导致电容爆炸。

4. 焊接工艺：使用恒温电烙铁（温度350℃）焊接，每个引脚焊接时间不超过3秒，避免高温损坏电容内部结构。

四、典型案例分析与预防措施

（一）案例1：ATV630变频器频率无法超过30Hz（OCF故障）

故障现象：某化工厂反应釜搅拌电机配套的ATV630D7N4变频器，启动后频率上升至30Hz时报OCF故障停机。

诊断过程：

1. 测量电机三相绕组电阻，均为5.2Ω且平衡，对地绝缘电阻100MΩ，排除电机故障。
2. 检查输出电缆，发现C相电缆接头松动，螺丝扭矩不足10N·m，导致接触电阻增大。
3. 带载测试时用示波器观察输出电流，C相电流波形出现尖峰，峰值超过额定电流的1.5倍。

维修方案：使用扭矩扳手将电缆接头紧固至18N·m，重新启动变频器，频率可顺利升至50Hz，OCF故障消除。

（二）案例2：ATV12变频器频率爬升缓慢（无故障码）

故障现象：某自动化流水线ATV12H075M2变频器，从0Hz升至50Hz需耗时20秒（正常为5秒），且电机运行噪音增大。

诊断过程：

1. 测量直流母线电压，空载时为530V（正常），带载时降至480V，纹波电压达35V（正常值≤10V）。
2. 拆开变频器检查，发现滤波电容（470μF/450V）顶部鼓包，容量测量仅为280μF。

维修方案：更换同型号电容后，直流母线纹波降至8V，频率爬升时间恢复至正常水平

五、维修安全与验收标准

维修过程中必须严格遵守电气安全规范：禁止在通电状态下打开变频器机盖；使用绝缘等级≥1000V的万用表；高压测试时需有专人监护。修复后需进行以下验收测试：

1. 静态测试：测量绝缘电阻（输入对地、输出对地≥5MΩ）、直流母线电压（空载/带载波动≤5%）。
2. 动态测试：在50%、100%额定负载下，测试频率从0Hz升至额定值的爬升时间（应符合参数设定值），输出电压谐波畸变率≤5%。
3. 连续运行测试：带载连续运行2小时，监测模块温度（≤85℃）、电容温度（≤70℃），无故障报警。

结语：施耐德变频器频率上不去的硬件故障排查需要结合理论分析与实践经验，通过系统化的诊断流程可大幅提高维修效率。维护人员不仅要掌握部件级维修技能，更应重视预防性维护，从源头降低故障发生率。未来随着施耐德变频器智能化升级（如ATV340系列的预测性维护功能），硬件故障的诊断将更加精准，但基础的电路分析与维修能力仍是工业维护的核心竞争力。
