施耐德变频器频率上不去故障维修技术精湛

施耐德变频器频率上不去故障维修技术精湛：在工业自动化控制系统中，施耐德变频器作为电机调速的核心设备，广泛应用于化工、食品、冶金、水处理等多个领域。其频率调节精度直接决定生产工艺稳定性与设备运行效率，一旦出现频率无法达到设定值的故障，不仅会导致生产参数偏离标准，严重时还会引发生产线停机，造成经济损失。据工业设备维修数据统计，此类故障中硬件因素占比高达65%，涵盖功率模块、检测电路、供电系统、散热装置等关键部件。

一、频率上不去的核心硬件故障原因分析

（一）功率模块故障

功率模块是变频器能量转换的核心，包括整流模块与逆变模块，其损坏或性能衰减是导致频率受限的首要硬件原因，常见于长期重载运行、电网波动剧烈的场景。

1. 逆变模块（IGBT/IPM）故障：施耐德变频器多采用英飞凌FF系列IGBT模块或集成式IPM模块，内部集成过压、过流、过热等多重保护功能。当模块单管开路、短路或驱动信号异常时，输出三相电流不平衡，控制系统会触发过流保护（OCF故障码），将频率锁定在较低值。部分模块轻微损坏时不会立即跳闸，仅表现为带载能力下降，频率无法升至额定值（如只能达到30Hz以下），同时伴随输出电流波动。此外，IPM模块的Fn引脚故障会导致保护信号误传，使微控制器封锁脉冲输出，间接引发频率受限。

2. 整流模块故障：整流桥二极管击穿、开路或特性衰减，会导致直流母线电压偏低（正常情况下380V输入对应537V左右，若降至450V以下），能量供给不足，变频器无法输出足够频率对应的电压电流，表现为频率爬升缓慢或停滞。其故障诱因多为电网电压过高、波动过大，或电焊机等污染设备引入的浪涌冲击。

（二）检测电路故障

检测电路作为变频器的“感知系统”，通过霍尔传感器、电压采样电阻、运放电路实时监测电流、电压信号，若信号失真或中断，控制系统会误判负载状态，进而限制频率提升。

1. 电流检测电路故障：施耐德变频器普遍采用LEM LA系列霍尔电流传感器（如LA25-NP、LA55-P），若传感器出现零漂、线性度下降（偏差超过5%），或引脚接触不良、线圈烧毁，会导致电流反馈信号异常。某化工厂ATV61变频器案例中，电流传感器输出信号偏移200mA，使CPU误判过流，频率被强制限制在15Hz。此外，信号调理电路中的运放芯片（如LM358）损坏、分压电阻氧化变值（如10kΩ电阻氧化为15kΩ），会导致电流信号滤波放大失效，引发频率调节失灵。

2. 电压检测电路故障：直流母线电压采样电阻、分压电路故障，会导致CPU接收的电压信号与实际值偏差过大，触发欠压（UVF）或过压（OSF）保护，限制频率输出。对于带闭环控制的变频器，编码器信号异常（如编码器接口卡损坏、信号线断裂）会导致控制系统误判电机实际转速，通过降低输出频率来“匹配”虚假转速，表现为频率无法达到设定值且电机转速不稳定。

（三）供电与驱动电路故障

供电电路为变频器各模块提供稳定电源，驱动电路为逆变模块提供开关信号，两者故障会直接影响频率调节功能的实现。

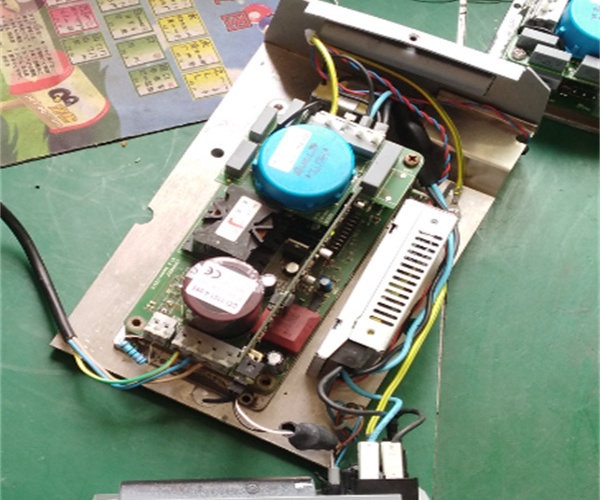

1. 开关电源故障：开关电源芯片损坏、启动电阻烧毁、滤波电容鼓包，会导致控制板、驱动板供电不足（如5V、12V电源异常），使PWM信号生成电路工作失常，输出频率紊乱或无法提升。施耐德ATV930变频器中，开关电源故障常伴随面板闪烁、无显示或频率锁定在低频段，断电测量直流母线电压无输出或波动剧烈。

2. 驱动电路故障：驱动板上的驱动芯片、光耦、限流电阻损坏，会导致逆变模块触发信号异常，模块无法正常开关。例如，光耦隔离失效会导致驱动信号串扰，引发IGBT模块导通时序错乱，输出频率受限且伴随异常噪音。此外，驱动电路供电电压不稳定，也会导致PWM波形畸变，影响频率调节精度。

（四）散热系统故障

变频器运行时会产生大量热量，散热系统故障导致的过热保护，是频率上不去的常见间接硬件原因。施耐德变频器的散热系统由散热风扇、散热器、温度传感器组成，当风扇烧坏、风扇保险熔断、散热器积灰严重，或温度传感器故障时，设备会触发过热保护（OHF故障码），通过限制输出频率降低发热量，防止模块损坏。典型表现为频率升至30Hz以上时停滞，同时伴随风扇不转、出风口风量减小，严重时变频器直接跳闸。

（五）其他硬件故障

1. 输入缺相故障：三相输入电源缺相、主回路熔断器烧毁、接线端子松动，会导致整流后的直流母线电压波动，能量供给不均，变频器带载时频率无法提升，面板常显示PHF故障码。测量三相输入电压偏差超过5%，即可初步判定此类故障。

2. 控制板故障：控制板（CPU板）上的CPLD芯片、存储芯片损坏，或控制板与驱动板通讯中断（InF故障码），会导致频率给定信号无法正常传输与处理，表现为面板给定、外部给定均无法提升频率，断电重启后故障仍复现。

3. 电机及电缆故障：电机绝缘破损、轴承卡死、绕组短路，或电机电缆接触不良、屏蔽层破损，会导致变频器输出负载异常，触发过流、过载保护（OLF故障码），间接限制频率提升。此类故障需分离电机与变频器，单独测试电机状态以排除诱因。

二、硬件故障排查与维修方法

（一）前期准备与安全规范

维修前需做好以下准备：准备万用表（指针式/数字式）、示波器、绝缘电阻表（兆欧表）、热风枪、Soldering iron等工具；备齐施耐德变频器对应型号的备品备件（IGBT模块、霍尔传感器、运放芯片、散热风扇等）；下载对应型号变频器的手册与故障代码表，熟悉电路拓扑结构。

安全注意事项：操作前务必切断变频器总电源，等待直流母线放电完成（面板指示灯熄灭，通常需5-10分钟），避免触电；测量绝缘电阻时，禁止带电操作，电机电缆对地绝缘电阻需≥5MΩ，变频器输出端子对地绝缘电阻需≥50MΩ；更换功率模块时，需佩戴防静电手环，避免静电损坏电子元件；禁止在未排除短路故障前盲目复位，防止二次损坏IGBT模块。

（二）分步骤故障排查与维修

1. 故障初步定位（无仪器快速判断）

首先观察面板故障代码与运行状态：显示OCF、SCF（输出短路），优先排查逆变模块、电机及电缆；显示OHF、E.1.1，重点检查散热系统；显示PHF、E.2.2，聚焦输入电源与整流电路；显示OPF、OPF2（输出缺相），检查电机接线与输出端子；显示InF、CFF（配置不一致），排查控制板与驱动板通讯及参数配置。

其次观察物理现象：变频器运行时发出类似发动机的异响、伴随振动，多为逆变模块损坏或驱动电路故障；出风口风量小、散热器烫手，为散热系统故障；接线端子处有烧蚀痕迹，为接触不良或过载导致。

最后进行切换测试：将频率给定方式从外部给定（模拟量、端子）切换为面板给定，若面板给定可正常升频，说明故障在模拟量输入电路、外部控制回路；分离电机，空载测试变频器，若空载可升频，说明故障在电机或负载端。

2. 功率模块维修

（1）整流模块检测与维修：断电后拆下整流模块，用万用表二极管档测量各桥臂二极管的正向、反向电阻，若电阻为0或无穷大，说明二极管击穿或开路，需更换整流模块。更换后空载测试直流母线电压，确保电压稳定在额定范围（380V输入对应537V左右），无波动。

（2）逆变模块检测与维修：测量IGBT模块各引脚间电阻，若CE极、GE极短路或电阻异常，判定模块损坏。更换IGBT/IPM模块时，需先检查驱动电路无故障（用示波器检测驱动波形符合规格书要求）；清洁模块安装面，涂抹导热硅脂，确保散热良好；紧固固定螺栓，扭矩符合标准，避免接触不良。更换后需空载试运行30分钟，逐步加载至额定负载，观察三相电流是否平衡，无过流报警即可。

3. 检测电路维修

（1）电流检测电路：拆下霍尔传感器，测量其电源电压（通常为±15V），若电压异常，排查供电电路；用标准电流信号输入传感器，测量输出信号是否线性，偏差超过5%则更换同型号传感器。检查信号调理电路，用万用表测量分压电阻阻值，氧化变值则更换；测试运放芯片输出端信号，无信号或失真则更换运放芯片（如LM358），同时检查外围电容、电阻。

（2）电压检测电路：测量直流母线电压采样电阻阻值，与手册标准值对比，偏差过大则更换；检查分压电路接线，紧固松动端子，修复断裂线路。对于编码器反馈故障，更换编码器接口卡，检查信号线屏蔽层接地，用示波器检测编码器输出脉冲信号，确保无干扰、无丢失。

4. 供电与驱动电路维修

（1）开关电源：测量开关电源输出的5V、12V、24V电压，若电压为0或不稳定，检查开关电源芯片、启动电阻、滤波电容。启动电阻烧毁（常见为碳膜电阻）需更换同规格电阻，电容鼓包则更换电解电容；开关电源芯片损坏需用热风枪拆卸并更换，同时检查外围电路无短路。

（2）驱动电路：用示波器检测驱动板输出的PWM波形，若波形畸变、无输出，排查驱动芯片、光耦。光耦损坏需更换同型号高速光耦，驱动芯片故障则更换对应芯片（如IR2110）；检查限流电阻、续流二极管，损坏则逐一更换。维修后需测试驱动电路供电电压稳定，无信号串扰。

5. 散热系统维修

清理散热器积灰、油污，用压缩空气吹扫通风口，确保风道畅通；手放在出风口检测风量，风量过小则检查散热风扇，风扇不转、有异响则更换同规格风扇，同时检查风扇保险，熔断则更换保险。测量温度传感器阻值，与环境温度对应阻值对比，偏差过大则更换传感器；若过热保护频繁触发，可适当降低载波频率（参数Ct），减少发热，环境温度超过40℃需加装强制散热装置。

6. 其他故障维修

（1）输入缺相：用万用表测量三相输入电压，排查缺相相别，修复电源线路；检查主回路熔断器，烧毁则更换同规格熔断器，同时排查缺相诱因（如接触器损坏）；紧固输入端子，去除氧化层，确保接触良好。

（2）控制板故障：断电后拔插控制板与驱动板连接线束，清洁接口氧化层，重启后若仍报InF故障，需检查通讯芯片；存储芯片、CPLD芯片损坏需专业设备维修或更换控制板，建议联系施耐德授权维修机构，使用SoMove/EcOStruxure软件读取详细日志，定位故障点。

（3）电机及电缆故障：用兆欧表测量电机绝缘电阻，绝缘破损则修复电机绕组或更换电机；检查电机轴承，卡死则更换轴承、加注润滑油；修复或更换破损电缆，确保电缆屏蔽层单端接地，避免干扰。

7. 维修后测试验证

维修完成后需按以下步骤测试：空载试运行，设置频率从0Hz逐步升至额定频率（如50Hz），观察面板无故障报警，直流母线电压、输出三相电压稳定；带载测试，逐步增加负载至额定负载的120%，运行30-60分钟，监测电流、温度、频率参数，无波动、无保护动作；参数校准，通过SoMove软件读取变频器运行数据，优化加减速时间（ACC/DEC）、电机额定电流（Irt）等参数，确保频率调节响应迅速、稳定。

三、结语
