三洋SANYO伺服电机启动无反应故障维修一键搞定

三洋SANYO伺服电机启动无反应故障维修一键搞定：在工业自动化生产线中，三洋SANYO伺服电机凭借高精度、高稳定性的优势，广泛应用于机床、机器人、精密传动设备等核心场景。伺服电机启动无反应是工业现场高频故障之一，其中硬件故障占比超70%，若不能快速定位并修复，将直接导致生产线停机，造成显著经济损失。本文基于实操经验，系统拆解启动无反应的核心硬件故障点，详解诊断流程与维修方法，为技术人员提供精准参考。

一、故障定位核心原则：先判属性，再分模块排查

维修前需先明确故障属性，避免盲目拆机扩大损坏范围，核心判定原则为“先内外区分，再模块定位”。

判定为内部硬件故障的核心依据的：一是断开电机动力线与编码器线后，驱动器空载上电仍无响应或报故障码；二是上电即跳闸、出现焦味，或指示灯不亮/闪烁异常，排除外部接线错误后故障依旧；三是控制电源（±12V/±15V/24V）无输出，或直流母线电压为0、明显偏低；四是故障码直接指向内部模块（如ALM31功率模块故障、ALM32控制电路故障）。若空载正常、带载报错，则优先排查外部电机或机械负载，再聚焦驱动器硬件检测。

排查流程需遵循“从易到难、从外到内”：先检查外部电源、接线与机械负载，再拆解驱动器与电机，逐一检测电源模块、功率驱动电路、控制检测电路及电机内部部件，同时结合故障码辅助定位，提升排查效率。

二、核心硬件故障原因及维修方法

三洋伺服电机启动无反应的硬件故障集中于四大核心单元：电源模块、功率驱动电路、控制与检测电路、电机本体，以下分模块详解故障成因、检测步骤与维修要点。

（一）电源模块故障：供电根基失效，驱动器“无电可用”

电源模块是驱动器的“供电心脏”，负责将外部交流电转换为稳定的直流电（直流母线电压、±12V/±15V控制电源等），其故障直接导致供电中断或不稳定，是启动无反应的首要高发原因，对应故障码多为AL61（过电压）、AL62（欠电压）、A3（控制电源异常）等。

1. 核心故障部件与成因

（1）整流桥（二极管桥堆）损坏：整流桥负责将三相或单相交流电整流为直流电，长期承受电网冲击、过电压或电流波动，易导致某臂二极管击穿短路。故障表现为直流母线电压偏低、波动大，触发欠压（AL62）或过流（A1）报警；三相整流桥缺相时，还会出现电流异常、驱动器无法稳定启动等现象。

（2）直流母线滤波电容失效：该电容承担稳定母线电压、滤除纹波的作用，长期高温工况下易出现鼓包、漏液、容量衰减（低于标称值70%）等问题。失效后会导致母线电压纹波过大，驱动器频繁重启、电压类报警，甚至干扰控制电路正常工作，极端情况下会导致驱动器无供电响应。

（3）电源管理芯片故障：电源管理芯片（如PWM芯片、稳压IC）负责输出稳定的控制电源（±12V/±15V/24V），因过热、浪涌电压冲击或自身老化，易出现无法输出电压或电压波动超标的情况，直接导致驱动器黑屏、控制电路失电，或报“控制电源异常”。

（4）输入熔丝熔断：主回路与控制回路的熔丝（保险丝）是过载保护的第一道防线，当后端电路短路（如整流桥、IGBT短路）或输入电压异常时会熔断，表现为驱动器无法上电（主回路熔丝熔断）或控制信号失效（控制回路熔丝熔断）。

2. 检测步骤

（1）直观检查：拆机后观察电容是否鼓包、漏液，熔丝是否熔断，整流桥、电源芯片有无烧焦痕迹或焊点氧化，若出现以上外观异常，可初步判定对应部件故障。

（2）工具测量：

整流桥检测：用万用表二极管档测量每臂二极管，正常应呈“单向导通”特性（正向压降0.5~0.7V），若正反均导通（短路）或均截止（开路），则判定损坏。三相整流桥需分别测量U、V、W三相与直流母线正负极的导通性，确保每相特性一致。

滤波电容检测：用电容表测量容量，若低于标称值70%或漏电流＞1mA，需更换；无电容表时，可对比测量同规格正常电容的充放电特性，充放电速度明显变慢则说明容量衰减。

电源管理芯片检测：用万用表测量芯片输出端电压，如±12V需在±10%误差范围内，无电压或电压波动过大则芯片失效；同时检测芯片供电引脚电压，排除供电回路故障。

熔丝检测：用万用表电阻档测量，若电阻无穷大则为熔断，需进一步排查后端短路故障，不可直接更换熔丝上电测试。

3. 维修实操要点

更换整流桥时，需匹配原规格的电流/电压等级（如三相16A/1600V），更换前必须检测直流母线电容和IGBT是否短路，避免二次损坏；安装时确保焊点牢固，防止虚焊导致后续故障。

滤波电容更换需严格匹配参数：电压等级≥原规格（如原450V不可用400V替代），容量误差控制在±10%内；多个并联电容建议同时更换，避免新旧性能差异导致电压波动，更换后需清洁电容安装位，确保散热良好。

电源管理芯片更换需选用同型号产品，焊接时使用热风枪（温度350℃左右），配合防静电手环操作，避免高温损坏周边元件；更换后需重新测量输出电压，确保稳定无波动，同时检查芯片周边限流电阻、滤波电容是否完好。

熔丝熔断后，需先排查整流桥、IGBT短路等根源问题，确认无短路后再更换同规格慢断型熔丝（如5A/250V），不可用普通保险丝替代，避免失去过载保护功能。

（二）功率驱动电路故障：动力输出中断，电机“无动力源”

功率驱动电路是驱动器向电机输出动力的核心单元，核心元件为IGBT功率模块、驱动IC（如EXB841、TLP250）及周边限流电阻、续流二极管，故障多导致过流、过热报警，对应故障码为A1（过流）、AL81（输出过流）、ALM31（功率模块故障）等，直接造成电机无动力输出而无法启动。

1. 核心故障部件与成因

（1）IGBT功率模块损坏：IGBT是大功率开关元件，承受电机启动冲击、过载或驱动电路异常时，易出现击穿短路或导通内阻变大。短路时一上电即报过流（A1），模块外壳可能烧焦、鼓包；导通内阻变大则表现为带负载后电流异常、电机振动，甚至无法带动负载，空载时可能无明显故障。

（2）驱动IC失效：驱动IC负责向IGBT输出驱动脉冲，因供电不足、浪涌干扰或自身老化，易出现无法输出脉冲、波形畸变等问题，导致IGBT无法正常导通/截止，表现为带负载报过流、电机抖动或不运转，部分情况下驱动器无明显报警但电机无响应。

（3）周边元件变质：驱动回路的限流电阻、续流二极管、滤波电容等元件变质，会导致驱动信号失真，引发IGBT工作不稳定，出现间歇性故障或误报警，严重时导致IGBT损坏，间接造成电机启动无反应。

2. 检测步骤

（1）外观检查：重点观察IGBT模块引脚是否烧蚀、焊点是否虚焊，驱动IC周边电容是否鼓包，限流电阻有无烧焦痕迹，若限流电阻发黑，大概率伴随驱动IC或IGBT故障。

（2）IGBT模块检测（关键步骤）：断电后用万用表电阻档测量，C极（集电极）与E极（发射极）：U/V/W三相的C-E极应反向截止，正向导通压降均匀（0.5~0.7V），若短路或压降差异＞0.2V，判定损坏；G极（栅极）与E极（发射极）：正常应呈高阻状态（电阻无穷大），若短路，说明栅极驱动电路也存在故障，需同步排查驱动IC。

（3）驱动IC检测：上电后用示波器测量IC输出端脉冲信号，正常应为稳定方波；无信号或波形畸变则IC失效；同时测量IC供电电压（通常为15V左右），供电异常需先排查供电回路，再判断IC是否损坏。

（4）周边元件检测：用万用表测量限流电阻阻值，与标称值偏差超10%则更换；续流二极管需检测单向导通性，异常则更换；驱动回路滤波电容测量容量与漏电流，确保性能正常。

3. 维修实操要点

更换IGBT模块时，需匹配原型号的额定电流、电压（如600V/20A），同时必须同步检查驱动光耦、驱动电阻、稳压管等元件——驱动电路失效是IGBT损坏的常见诱因，需一并修复；模块安装时，底部需均匀涂抹导热硅脂（厚度0.5~1mm），确保与散热片紧密贴合，紧固力矩达标，避免散热不良导致再次损坏。

驱动IC更换需选用同型号产品，焊接时注意防静电，可先断开电源回路，焊接完成后用酒精清洁焊点，避免虚焊；更换后需用示波器复测驱动脉冲信号，确保波形稳定无失真，再进行上电测试。

周边元件更换后，需再次检测驱动回路整体性能，确保驱动信号能够精准控制IGBT导通/截止，避免因信号失真导致IGBT二次损坏。

（三）控制与检测电路故障：信号传输中断，驱动器“无指令响应”

控制与检测电路是驱动器的“神经中枢”，负责接收外部指令、反馈运行状态，核心部件包括主板（CPU、运算放大器）、电流检测元件（霍尔传感器、采样电阻）、编码器接口芯片（如74HC245）及接线端子，故障多导致信号失真、误报警，对应故障码为AL22（过载）、22H（电流检测异常）、AL85（编码器异常）等，使驱动器无法接收启动指令或无法识别电机状态，表现为电机启动无反应。

1. 核心故障部件与成因

（1）主板元件损坏：主板上的CPU、运算放大器、存储器等元件因过热、静电干扰或供电异常，易出现无法处理信号、参数丢失等问题，表现为驱动器无响应、指示灯正常但无法接收指令，或上电后频繁重启。

（2）电流检测元件故障：霍尔传感器、采样电阻负责检测电机运行电流，若霍尔传感器供电异常、线圈损坏，或采样电阻烧毁、阻值漂移，会导致电流检测信号失真，触发过载报警（AL22），驱动器切断输出，电机无法启动。

（3）编码器接口电路故障：编码器负责反馈电机位置、速度信号，接口芯片、连接线损坏或焊点虚焊，会导致驱动器无法接收反馈信号，判定电机运行异常而拒绝启动，对应故障码AL85；部分情况下接口电路短路还会损坏编码器电源。

（4）接线端子故障：控制信号端子、动力线端子因长期插拔、振动，易出现针脚弯曲、氧化、虚焊，导致信号或动力传输中断，表现为电机无反应，无明显故障码。

2. 检测步骤

（1）外观与接线检查：观察主板有无烧焦元件、焊点虚焊，编码器连接线有无破损、端子针脚是否氧化；拔插端子时检查接触是否紧密，针脚有无弯曲变形。

（2）元件检测：

主板检测：上电后测量主板关键引脚电压，如CPU供电电压（通常为3.3V、5V），无电压则排查供电回路；若电压正常但驱动器无响应，可尝试恢复参数默认值，参数丢失则可能是存储器故障。

电流检测元件检测：霍尔传感器需测量供电电压（通常为±12V）和输出信号，无输出或信号波动过大则损坏；采样电阻用万用表测量阻值，与标称值偏差超5%则更换，同时检查周边焊点是否虚焊。

编码器接口电路检测：用万用表测量接口芯片供电电压，用示波器测量接口信号波形，无波形则芯片失效；同时检测编码器电源（通常为5V），电源异常需排查供电回路。

3. 维修实操要点

主板元件维修难度较高，运算放大器、存储器更换需精准焊接，建议选用同型号元件，焊接后用放大镜检查焊点，避免虚焊；CPU故障多需更换主板，维修成本较高，可优先对比同规格正常主板测试，确认故障后再更换。

霍尔传感器更换需匹配原型号的电流量程、输出类型，安装时确保方向正确，接线牢固；采样电阻更换需选用高精度电阻（误差≤1%），避免因阻值偏差导致电流检测不准确。

编码器接口芯片更换后，需重新连接编码器，上电后通过驱动器参数读取编码器反馈信号，确认信号正常；端子氧化可用无水酒精清洁，针脚弯曲需小心校正，损坏严重则更换端子。

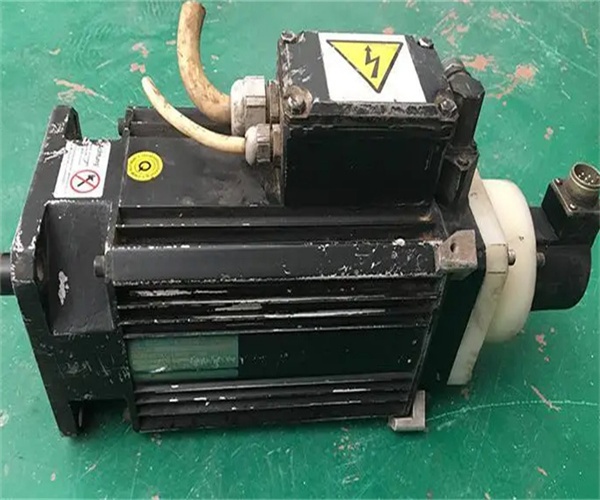

（四）电机本体故障：核心部件失效，无法响应驱动信号

若驱动器无故障，电机仍启动无反应，需排查电机本体硬件问题，核心故障点包括绕组、轴承、永磁体、刹车装置等，部分故障会伴随异常声音或发热。

1. 核心故障部件与成因

（1）绕组故障：电机绕组短路、断路或接地，多由绝缘层老化、过载发热、异物侵入导致，表现为电机无反应，部分情况下会触发驱动器过流报警；三相绕组阻值不平衡（偏差超5%），也会导致电机无法启动或启动后抖动。

（2）轴承故障：轴承长期缺乏润滑、磨损严重或异物卡死，会导致电机转子无法转动，通电后无反应但可能伴随轻微嗡嗡声，严重时会烧毁绕组。

（3）永磁体退磁：永磁同步伺服电机的永磁体因高温、振动或过载，易出现退磁现象，导致电机扭矩不足，无法启动负载，空载时可能轻微转动但无法达到额定转速。

（4）刹车装置故障：带刹车的伺服电机，刹车线圈烧毁、电源故障或机械卡滞，会导致刹车无法释放，电机转子被锁死，启动无反应；部分情况下刹车电源异常还会干扰驱动器工作。

2. 检测步骤

（1）外观与机械检查：观察电机外壳有无烧焦痕迹、接线盒是否完好；手动转动电机轴，感受是否顺畅，有无卡滞、异响，无法转动则可能是轴承卡死或刹车未释放。

（2）电气检测：

绕组检测：用万用表测量三相绕组阻值，偏差超5%则存在故障；用兆欧表测量绕组与外壳绝缘电阻，＜1MΩ则为接地故障，需修复绕组绝缘。

刹车装置检测：测量刹车线圈电阻，与标称值偏差超10%则烧毁；检查刹车电源电压是否正常，电源异常需排查供电回路。

永磁体检测：空载时测量电机反电动势，低于标称值则为退磁，需更换永磁体或电机转子。

3. 维修实操要点

绕组短路、断路需重新绕制绕组或更换电机定子，绕制时需保证匝数、线径与原规格一致，绕制后进行绝缘处理，确保绝缘电阻达标；接地故障需排查绝缘层破损点，修复后重新测试绝缘性能。

轴承更换需选用同型号密封轴承，安装前涂抹专用润滑脂，确保转动顺畅；更换后手动转动电机轴，无卡滞、异响即为合格。

永磁体退磁后，小型电机可更换永磁体，大型电机建议更换转子总成；刹车线圈烧毁需更换同规格线圈，安装后测试刹车释放与吸合功能，确保与电机启动指令同步。

三、维修安全与实操注意事项

1. 安全防护：维修前必须切断驱动器与电机的全部电源，等待直流母线电容放电（通常需5~10分钟），避免触电；操作时佩戴防静电手环，防止静电损坏精密元件；拆卸、安装时使用专用工具，避免损坏部件。

2. 部件匹配：所有更换的硬件元件必须与原规格一致，电压、电流、功率等级不可随意替代，如电容电压等级不得低于原规格，IGBT型号需完全匹配，避免因参数不匹配导致二次故障。

3. 测试验证：维修完成后，先进行空载测试，检查驱动器指示灯、电压输出、脉冲信号是否正常，无报警后再连接电机带载测试，逐步提升负载，观察电机运行状态、电流、温度是否正常。

4. 故障记录：详细记录故障现象、故障码、排查过程、更换部件及测试结果，建立维修档案，为后续同类故障提供参考，同时分析故障成因，优化日常维护方案。

五、结语

三洋SANYO伺服电机启动无反应的硬件故障排查，核心在于精准定位故障模块，遵循“先易后难、从外到内”的原则，结合故障码、外观检查与工具测量，高效锁定故障点。维修过程中需注重元件匹配与操作规范，维修后严格执行空载、带载测试，确保设备恢复正常性能。同时，通过科学的日常维护，可显著降低硬件故障发生率，保障生产线连续稳定运行。
